Cum să fundamentați în mod corespunzător un transformator de distribuție a polului?

Hei acolo! În calitate de furnizor de transformatoare de distribuție a stâlpilor, am văzut de prima dată cât de crucială este o împământare adecvată pentru aceste echipamente esențiale. În această postare pe blog, o să descompun aspectele de a împământa un transformator de distribuție a polului, împărtășind câteva sfaturi practice și cele mai bune practici pe parcurs.

Primele lucruri în primul rând, de ce este o împământare atât de importantă pentru un transformator de distribuție a polului? Ei bine, împământarea servește mai multe funcții cheie. Ajută la protejarea transformatorului, precum și a sistemului electric din jur, de defecțiuni electrice. Când apare o defecțiune, cum ar fi un circuit scurt, împământarea corectă oferă o cale de rezistență scăzută pentru ca curentul de defecțiune să curgă în siguranță în sol. Acest lucru reduce riscul de deteriorare a transformatorului și a altor echipamente conectate și, de asemenea, ajută la prevenirea șocurilor electrice periculoase pentru persoanele care pot intra în contact cu sistemul.

Să începem cu componentele de bază necesare pentru împământarea unui transformator de distribuție a polului. Veți avea nevoie de electrozi de împământare, care sunt de obicei tije din materiale precum oțelul îmbrăcat în cupru sau oțel galvanizat. Aceste tije sunt conduse în pământul de lângă transformator. Numărul de electrozi de împământare și adâncimea acestora ar trebui să fie conduse depind de diverși factori, inclusiv de condițiile solului și de codurile electrice locale.

În general, ar trebui să se folosească cel puțin doi electrozi de împământare și ar trebui să fie distanțați la cel puțin 6 metri distanță. Electrozii sunt apoi conectați unul la celălalt și la conductorul de împământare al transformatorului folosind un jumper de împământare. Acest jumper de împământare este de obicei un fir de cupru gol. Mărimea conductorului de împământare depinde de curentul nominal și de defecțiune - capacitățile de curent ale transformatorului.

Deci, cum instalăm de fapt acești electrozi de împământare? În primul rând, alegeți o locație adecvată lângă transformator. Solul ar trebui să ofere o conductivitate electrică bună. Dacă solul este uscat sau stâncos, este posibil să fie nevoie să faceți niște pași suplimentari pentru a -i îmbunătăți conductivitatea. O modalitate de a face acest lucru este prin adăugarea unui compus de împământare în jurul electrozilor. Acest compus ajută la creșterea suprafeței de contact dintre electrod și sol, ceea ce la rândul său îmbunătățește performanța de împământare.

Folosiți un post - gaură de gaură sau un auger pentru a crea o gaură pentru electrodul de împământare. Gaura ar trebui să fie suficient de adâncă pentru a găzdui întreaga lungime a electrodului cu câțiva centimetri de rezervă. Apoi, conduceți cu atenție electrodul în gaură folosind un sledgehammer sau un instrument de conducere mecanic. Asigurați -vă că electrodul este vertical și complet încorporat în pământ.

După ce toți electrozii de împământare sunt în vigoare, conectați -le împreună folosind jumperul de împământare. Înfășurați jumperul în jurul electrozilor din vârfurile lor și fixați -l cu o clemă de împământare. Aceste cleme sunt concepute pentru a oferi o conexiune solidă, scăzută de rezistență între sârmă și electrod.

În continuare, trebuie să conectăm jumperul de împământare la terminalul de împământare al transformatorului. Terminalul de împământare este de obicei un punct clar marcat pe transformator. Utilizați o altă secțiune a conductorului de împământare pentru a face această conexiune. Asigurați -vă că conexiunea este strânsă și sigură. Orice conexiuni libere poate crește rezistența pe calea de împământare, care învinge scopul împământării.

De asemenea, este important să luăm în considerare lipirea tuturor pieselor metalice care nu transportă curente ale transformatorului și echipamentele asociate acestuia. Aceasta include incinta transformatorului, suporturi de stâlpi și orice alte componente metalice. Lipirea este procesul de conectare a acestor piese metalice și la sistemul de împământare. Acest lucru ajută la asigurarea faptului că, în cazul unei defecțiuni, toate piesele metalice sunt cu același potențial electric, reducând riscul de șocuri electrice.

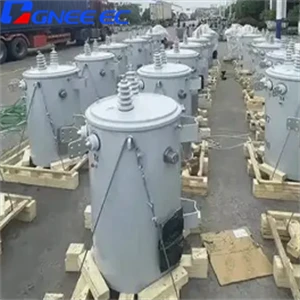

Când vine vorba de transformatoarele noastre de distribuție a polului, avem câteva opțiuni grozave pentru tine. Vezi -neTransformator de distribuție montată cu o singură fază. Este proiectat cu materiale de înaltă calitate și tehnologie avansată pentru a asigura performanțe fiabile. Dacă sunteți în mod special în căutarea unei opțiuni cu o singură fază, a noastrăTransformator montat pe stâlpar putea fi potrivirea perfectă. Și pentru cei cu cerințe de putere specifice, al nostru25kVA transformator de distribuție montată cu o singură fază montatăOferă echilibrul potrivit de capacitate și eficiență.

Acum, să vorbim despre unele aspecte de testare și întreținere. Odată ce sistemul de împământare este instalat, este esențial să -i testați performanțele. Puteți utiliza un tester de rezistență la împământare pentru a măsura rezistența sistemului de împământare. Scopul este de a obține o valoare de rezistență scăzută, de obicei mai mică decât un anumit prag specificat de codurile locale (de obicei în jur de 25 ohmi sau mai puțin, dar poate varia).

Întreținerea regulată a sistemului de împământare este, de asemenea, importantă. De -a lungul timpului, electrozii de împământare se pot coroda, iar conexiunile se pot slăbi. Verificați periodic sistemul de împământare, căutând semne de deteriorare sau coroziune. Dacă observați probleme, cum ar fi un fir de împământare rupt sau un electrod corodat, faceți măsuri imediate pentru repararea sau înlocuirea componentelor afectate.

Pe lângă aspectele tehnice, este crucial să se conformeze tuturor codurilor și reglementărilor electrice locale. Aceste coduri sunt în vigoare pentru a asigura siguranța sistemului electric și a oamenilor care interacționează cu acesta. Înainte de a începe orice instalație de împământare, asigurați -vă că sunteți familiarizați cu codurile relevante și obțineți orice permise necesare.

Dacă sunteți pe piață pentru un transformator de distribuție a polului și doriți să aflați mai multe despre împământarea corectă sau alte subiecte conexe, suntem aici pentru a vă ajuta. Echipa noastră de experți are ani de experiență în acest domeniu și vă poate oferi informații și asistență detaliate. Indiferent dacă sunteți un electrician profesionist, o companie de utilități sau cineva implicat într -un proiect electric, vă putem ajuta să alegeți transformatorul potrivit și să vă asigurați instalarea corespunzătoare.

Dacă sunteți interesat de produsele noastre, ne -ar plăcea să discutăm cu tine. Contactați -ne și să discutăm cerințele dvs. specifice. Vă putem oferi soluții personalizate pentru a se potrivi nevoilor dvs. Deci, nu ezitați să vă întindeți și să începeți conversația.

Referințe

• Standarde de siguranță electrică: NFPA 70 - Cod electric național
• Standarde IEEE pentru transformatoarele de putere și sistemele de împământare
