Care sunt caracteristicile diferitelor materiale de bază pentru transformatoarele de distribuție?

În calitate de furnizor de transformatoare de distribuție, am asistat de prima dată la rolul critic pe care îl joacă materialele de bază în performanța și eficiența acestor dispozitive electrice esențiale. Transformatoarele de distribuție sunt utilizate pentru a renunța la energia electrică de înaltă tensiune de la rețeaua electrică la tensiuni mai mici adecvate pentru utilizare în case, întreprinderi și industrii. Materialul de bază este inima unui transformator de distribuție, deoarece afectează eficiența energetică, dimensiunea, greutatea și costurile sale. În această postare pe blog, voi explora caracteristicile diferitelor materiale de bază utilizate în mod obișnuit în transformatoarele de distribuție.

1. Oțel de siliciu

Oțelul de siliciu, cunoscut și sub denumirea de oțel electric, este cel mai utilizat material de miez în transformatoarele de distribuție. Este un aliaj de fier și siliciu, conținutul de siliciu de obicei variind de la 0,5% la 4,5%. Adăugarea de siliciu îmbunătățește proprietățile magnetice ale oțelului, reducând pierderile de miez și creșterea permeabilității magnetice.

Avantaje

• Pierderi de miez redus: Oțelul de siliciu are pierderi scăzute de histereză și curent de eddy, ceea ce înseamnă că poate transforma energia electrică în energie magnetică și înapoi cu pierderi minime de energie. Aceasta duce la o eficiență energetică mai mare și la costurile de operare mai mici pentru transformator.
• Permeabilitate magnetică ridicată: Permeabilitatea magnetică ridicată permite nucleului să se magnetizeze și să demagnetizeze cu ușurință, ceea ce este esențial pentru transferul de energie eficient în transformator. Acest lucru permite, de asemenea, utilizarea unor dimensiuni de miez mai mici, reducând dimensiunea și greutatea totală a transformatorului.
• Proprietăți mecanice bune: Oțelul de siliciu are o rezistență mecanică bună și o ductilitate, ceea ce face ușor fabricarea în diverse forme de miez, cum ar fi miezurile laminate. Nucleele laminate sunt realizate prin stivuirea foilor subțiri de oțel de siliciu împreună, ceea ce ajută la reducerea pierderilor de curent și mai departe.

Dezavantaje

• Cost: Oțelul de siliciu de înaltă calitate poate fi relativ costisitor, mai ales în comparație cu alte materiale de bază. Cu toate acestea, economiile de energie pe termen lung și beneficiile de performanță justifică adesea costul inițial mai mare.
• Interval de temperatură limitat: Oțelul de siliciu are un interval de temperatură limitat în care poate funcționa eficient. La temperaturi ridicate, proprietățile sale magnetice se pot degrada, ceea ce duce la creșterea pierderilor de miez și la o eficiență redusă.

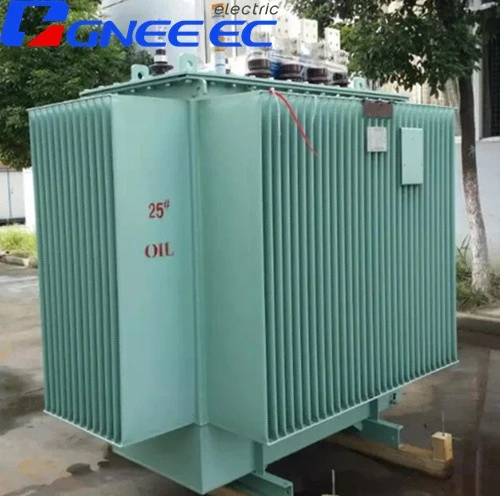

Dacă sunteți interesat de transformatoarele de distribuție de înaltă calitate folosind nuclee de oțel silicon, consultațiChina 800 kVA 11kV la 550V Furnizor de transformare de distribuție de ieșire.

2. Metal amorf

Metalul amorf este un material de bază relativ nou, care a câștigat popularitate în ultimii ani datorită eficienței sale energetice excelente. Se realizează prin răcirea rapidă a unui aliaj topit de fier, bor și siliciu, ceea ce duce la o structură non-cristalină sau „amorfă”.

Avantaje

• Pierderi de miez extrem de scăzute: Metalul amorf are pierderi de miez semnificativ mai mici în comparație cu oțelul de siliciu, de obicei cu 70% - cu 80% mai puțin. Acest lucru îl face ideal pentru aplicații în care eficiența energetică este o prioritate maximă, cum ar fi în transformatoarele de distribuție utilizate în zone cu costuri ridicate de energie electrică sau unde există reglementări stricte de eficiență energetică.
• Rezistență ridicată la curenții eddy: Structura amorfă a metalului asigură o rezistență ridicată la curenții eddy, ceea ce reduce și mai mult pierderile de energie. Acest lucru permite transferul de energie mai eficient și temperaturile de funcționare mai scăzute.

Dezavantaje

• Fragilitate: Metalul amorf este fragil și are proprietăți mecanice slabe în comparație cu oțelul de siliciu. Acest lucru face mai dificil fabricarea în forme de bază complexe și necesită o manipulare specială în timpul procesului de fabricație.
• Costuri mai mari: Procesul de producție al metalului amorf este mai complex și mai scump decât cel al oțelului de siliciu, ceea ce duce la costuri materiale mai mari. Cu toate acestea, economiile de energie pe termen lung pot compensa investiția inițială.

3. Ferrită

Ferrita este un material ceramic compus din oxid de fier și alți oxizi metalici, cum ar fi mangan, zinc sau nichel. Este utilizat în mod obișnuit în aplicații de înaltă frecvență datorită rezistivității sale electrice ridicate și a pierderilor de curent redus scăzute.

Avantaje

• Pierderi de curent redus scăzute: Ferrita are o rezistivitate electrică foarte mare, ceea ce înseamnă că curenții eddy sunt minimizați. Acest lucru îl face potrivit pentru transformatoarele de distribuție de înaltă frecvență, unde pierderile curente de curent pot fi o problemă semnificativă.
• Permeabilitate magnetică ridicată la frecvențe înalte: Ferrita menține o permeabilitate magnetică ridicată la frecvențe înalte, permițând transferul eficient de energie la transformatoarele de înaltă frecvență.
• Ușor: Ferrita este relativ ușoară în comparație cu alte materiale de bază, ceea ce poate fi un avantaj în aplicațiile în care greutatea este o preocupare.

Dezavantaje

• Densitate scăzută a fluxului de saturație: Ferrita are o densitate mai mică de flux de saturație în comparație cu oțelul de siliciu și metalul amorf. Aceasta înseamnă că poate gestiona doar o cantitate limitată de flux magnetic înainte de a satura, ceea ce poate limita utilizarea acestuia în transformatoarele de distribuție de mare putere.
• Sensibilitate la temperatură: Proprietățile magnetice ale feritei sunt extrem de sensibile la temperatură. La temperaturi ridicate, permeabilitatea sa magnetică poate scădea semnificativ, ceea ce duce la o performanță și eficiență redusă.

4. Aliaje nanocristaline

Aliajele nanocristaline sunt o nouă clasă de materiale de bază care combină avantajele metalelor amorfe și ale oțelului de siliciu. Acestea sunt făcute prin supunerea unui aliaj amorf la un tratament termic controlat, ceea ce duce la formarea de cristale la nano -scală în matricea amorfă.

Avantaje

• Pierderi de miez redus: Aliajele nanocristaline au pierderi de bază care sunt comparabile cu sau chiar mai mici decât cele ale metalelor amorfe. Acest lucru le face extrem de eficiente din punct de vedere energetic și adecvate pentru aplicațiile în care economiile de energie sunt cruciale.
• Densitate ridicată a fluxului de saturație: Au o densitate mai mare de flux de saturație în comparație cu metalele amorfe, ceea ce înseamnă că pot gestiona mai mult flux magnetic fără a satura. Acest lucru permite proiectarea unor transformatoare mai compacte și mai puternice.
• Stabilitatea temperaturii bune: Aliajele nanocristaline au o stabilitate mai bună a temperaturii decât metalele amorfe, ceea ce înseamnă că proprietățile lor magnetice sunt mai puțin afectate de schimbările de temperatură.

Dezavantaje

• Cost: Aliajele nanocristaline sunt în prezent mai scumpe decât oțelul de siliciu, ceea ce poate fi o barieră pentru adoptarea lor pe scară largă. Cu toate acestea, pe măsură ce tehnologia de producție se îmbunătățește, costul va scădea.
• Disponibilitate limitată: Datorită dezvoltării lor relativ noi, aliajele nanocristaline pot să nu fie la fel de ușor disponibile ca și alte materiale de bază.

Considerații pentru selectarea materialelor de bază

Atunci când selectați un material de bază pentru un transformator de distribuție, trebuie să fie luați în considerare mai mulți factori:

• Cerințe de eficiență energetică: Dacă eficiența energetică este o prioritate maximă, metalele amorfe sau aliajele nanocristaline pot fi cea mai bună alegere, în ciuda costurilor lor mai mari. Cu toate acestea, dacă costul este o constrângere majoră, oțelul de siliciu poate fi o opțiune mai practică.
• Frecvența de funcționare: Pentru aplicații de înaltă frecvență, miezurile de ferită sunt adesea preferate datorită pierderilor de curent scăzut de eddy și a permeabilității magnetice ridicate la frecvențe mari.
• Rating de putere: Transformatoarele de distribuție de mare putere necesită, de obicei, materiale de bază cu densitate ridicată a fluxului de saturație, cum ar fi oțel siliciu sau aliaje nanocristaline.
• Condiții de mediu: Temperatura de funcționare și umiditatea mediului transformatorului pot afecta performanța materialului de bază. De exemplu, materialele cu o stabilitate bună a temperaturii sunt necesare pentru aplicațiile din climele calde.

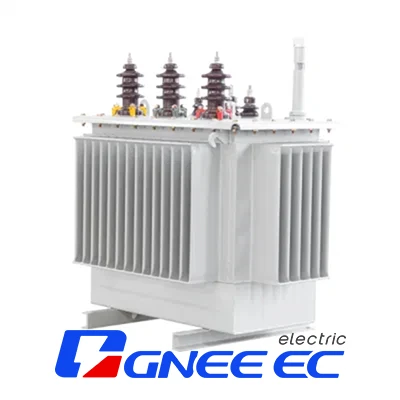

Pe lângă noiChina 800 kVA 11kV la 550V Furnizor de transformare de distribuție de ieșire, oferim și noi380V Cabinet de distribuție a puterii de comunicareşiTransformator de distribuție monofazatăPentru a vă satisface nevoile diverse.

Concluzie

Alegerea materialului de bază este o decizie critică în proiectarea și fabricarea transformatoarelor de distribuție. Fiecare material de bază are propriile sale caracteristici, avantaje și dezavantaje unice. Ca furnizor de transformatoare de distribuție, înțelegem importanța selectării materialului de bază drept pentru a asigura performanță optimă, eficiență energetică și rentabilitate. Indiferent dacă aveți nevoie de un transformator pentru o aplicație rezidențială mică sau un proiect industrial mare, vă putem ajuta să alegeți cel mai potrivit material de bază și să proiectați un transformator care să îndeplinească cerințele dvs. specifice.

Dacă sunteți interesat să aflați mai multe despre transformatoarele noastre de distribuție sau aveți întrebări despre materialele de bază, vă rugăm să nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să faceți cea mai bună alegere pentru nevoile dvs. de distribuție a energiei electrice.

Referințe

• „Inginerie transformatoare: proiectare, tehnologie și diagnosticare” de Turan Gönen
• „Manual de oțel electric” de George L. Hadley
• „Materiale magnetice și aplicațiile lor” de EC Stoner și EP Wohlfarth
