Care sunt caracteristicile curentului de excitație al unui transformator din aliaj amorf?

Hei acolo! În calitate de furnizor de transformatoare de aliaje amorfe, am avut șansa să săpat adânc în aceste echipamente uimitoare. Unul dintre cele mai interesante aspecte este curentul de excitație al unui transformator din aliaj amorf. Să aruncăm o privire mai atentă asupra caracteristicilor sale.

În primul rând, ce este curentul de excitație? Ei bine, atunci când porniți un transformator, este necesară o cantitate mică de curent pentru a crea câmpul magnetic în miez. Acesta este curentul de excitație. Este ca cheia care pornește motorul transformatorului, permițându -i să transfere energie electrică de la un circuit la altul.

Una dintre cele mai notabile caracteristici ale curentului de excitație într -un transformator din aliaj amorf este valoarea sa scăzută. Materialele din aliaj amorf au o coercitivitate extrem de scăzută și o permeabilitate magnetică ridicată. Coercitivitatea este cantitatea de câmp magnetic necesar pentru a reduce magnetizarea materialului la zero. Cu o coercitivitate scăzută, miezul din aliaj amorf poate fi ușor magnetizat și demagnetizat. Aceasta înseamnă că mai puțină energie este irosită în procesul de creare și modificare a câmpului magnetic, ceea ce duce la un curent de excitație semnificativ mai mic în comparație cu transformatoarele tradiționale de nucleu de siliciu.

De exemplu, într -un transformator tipic de siliciu - miez de oțel, curentul de excitație poate fi în jur de 2 - 5% din curentul nominal. Dar într -unTransformator de metal amorf, această valoare poate scădea până la 0,1 - 0,5% din curentul nominal. Aceasta este o diferență uriașă! Este ca diferența dintre o mașină veche cu gaz - gâfâind și un vehicul hibrid super -eficient. Curentul de excitație mai mic înseamnă o pierdere de putere mai mică în transformator în timpul condițiilor de încărcare.

O altă caracteristică este non -liniaritatea sa. Curentul de excitație într -un transformator din aliaj amorf nu este o funcție liniară simplă a tensiunii aplicate. Datorită proprietăților magnetice unice ale aliajelor amorfe, relația dintre densitatea fluxului magnetic și rezistența câmpului magnetic nu este liniară. Când tensiunea aplicată crește, curentul de excitație nu crește proporțional. La tensiuni mici, creșterea curentului de excitație este relativ mică. Dar, pe măsură ce tensiunea se apropie de punctul de saturație al miezului de aliaj amorf, curentul de excitație începe să crească rapid.

Această liniaritate nu poate avea atât avantaje, cât și provocări. Pe de o parte, permite transformatorului să funcționeze eficient pe o gamă largă de tensiuni. Poate gestiona mici fluctuații ale tensiunii de intrare, fără o creștere mare a pierderii de energie. Pe de altă parte, necesită mecanisme atente de proiectare și protecție în sistemul electric. Dacă tensiunea este împinsă accidental prea mare și miezul satura, creșterea mare a curentului de excitație poate provoca supraîncălzire și deteriorarea potențială a transformatorului.

Forma de undă a curentului de excitație într -un transformator de aliaj amorf este, de asemenea, cu totul diferit de cel al unui transformator tradițional. Într -un transformator de miez de siliciu - oțel, forma de undă de curent de excitație este de obicei o undă sinusoidală distorsionată, cu o cantitate semnificativă de armonice. Cu toate acestea, într -un transformator din aliaj amorf, forma de undă este mai aproape de o undă sinusoidală pură, cu mai puține armonice. Acest lucru se datorează faptului că proprietățile de permeabilitate scăzute și de pierdere și de mare permeabilitate ale nucleului din aliaj amorf au ca rezultat un câmp magnetic mai stabil.

Armonica redusă a curentului de excitație sunt benefice pentru calitatea generală a puterii a sistemului electric. Armonica poate cauza probleme precum supraîncălzirea în echipamente electrice, interferența cu sistemele de comunicare și contorizarea inexactă. Având o formă de undă curentă de excitație mai curată, unTransformatorul de putere al aliajului amorfAjută la îmbunătățirea calității puterii și a fiabilității rețelei electrice.

Răspunsul la frecvență al curentului de excitație este o altă caracteristică importantă. Transformatoarele din aliaj amorf sunt proiectate să funcționeze la o frecvență specifică, de obicei 50Hz sau 60Hz, care sunt frecvențele standard în majoritatea sistemelor de alimentare din întreaga lume. Curentul de excitație este optimizat pentru aceste frecvențe. Dacă frecvența se abate de la valoarea proiectată, proprietățile magnetice ale miezului din aliaj amorf se vor schimba, iar curentul de excitație poate crește.

De exemplu, dacă frecvența scade sub valoarea nominală, densitatea fluxului magnetic în miez va crește pentru aceeași tensiune aplicată. Acest lucru poate duce la o creștere a curentului de excitație și poate provoca saturarea miezului. Prin urmare, este crucial să ne asigurăm că transformatorul este operat în intervalul de frecvență specificat pentru a -și menține pierderea scăzută și performanța eficientă.

Temperatura are, de asemenea, un impact asupra curentului de excitație al unui transformator din aliaj amorf. Pe măsură ce temperatura crește, proprietățile magnetice ale nucleului din aliaj amorf. În general, o creștere a temperaturii poate provoca o ușoară creștere a curentului de excitație. Cu toate acestea, în comparație cu transformatoarele de nucleu de siliciu, transformatoarele de aliaj amorfe sunt mai stabile în ceea ce privește modificările legate de temperatură în curentul de excitație.

Materialele din aliaj amorf au un coeficient de magnetizare relativ scăzut. Aceasta înseamnă că proprietățile lor magnetice nu se schimbă semnificativ cu variațiile de temperatură. Drept urmare, curentul de excitație al unui transformator din aliaj amorf rămâne relativ stabil pe o gamă largă de temperaturi de funcționare, ceea ce reprezintă un avantaj mare în diferite condiții de mediu.

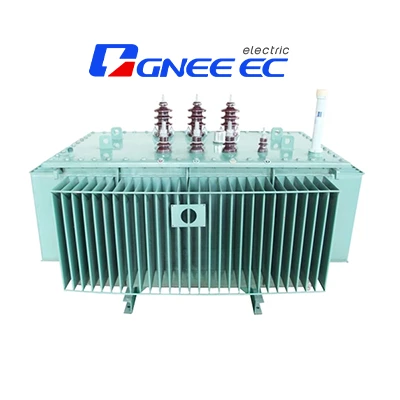

Acum, să vorbim despre modul în care aceste caracteristici beneficiază utilizatorii. Curentul scăzut de excitație și pierderea de energie redusă în timpul condițiilor de încărcare nu înseamnă economii semnificative de energie. În funcționare pe termen lung, acest lucru se poate traduce în facturi mai mici de energie electrică pentru consumatori. Pentru sistemele de distribuție a energiei la scară largă, economiile cumulate de energie de la utilizarea utilizăriiS (b) H15 - Meria M de transformatoare din aliaj amorfospoate fi substanțial.

Calitatea îmbunătățită a puterii datorită formei de undă cu curent de excitație mai curată reduce, de asemenea, riscul de deteriorare a echipamentelor și defecțiuni în sistemul electric. Ajută la asigurarea funcționării lină a dispozitivelor electronice sensibile și a echipamentelor industriale.

Dacă sunteți pe piață pentru un transformator de înaltă eficiență, scăzut, de pierdere, transformatoarele noastre de aliaj amorfe sunt o alegere excelentă. Caracteristicile unice ale curentului de excitație din transformatoarele noastre îi fac să iasă în evidență de competiție. Indiferent dacă sunteți un proprietar de întreprinderi mici care dorește să reducă costurile de energie electrică sau o companie mare de utilități care urmărește să îmbunătățească fiabilitatea rețelei de energie electrică, produsele noastre vă pot satisface nevoile.

Dacă sunteți interesat să aflați mai multe despre transformatoarele noastre de aliaj amorf sau doriți să discutați despre o achiziție potențială, nu ezitați să ajungeți. Suntem întotdeauna aici pentru a vă răspunde la întrebări și pentru a vă ajuta să găsiți transformatorul potrivit pentru cerințele dvs. specifice.

Referințe

• „Power Transformer Engineering: Proiectare, tehnologie și aplicații” de JC DAS
• Lucrări tehnice privind materialele din aliaj amorf și aplicațiile lor în transformatoarele publicate de instituțiile de cercetare din industrie.
