Care sunt metodele de răcire pentru un transformator de putere mare?

În calitate de furnizor principal de transformări mari de putere, am înțeles importanța critică a metodelor de răcire eficiente în asigurarea performanței optime și a longevității acestor componente electrice esențiale. În această postare pe blog, mă voi aprofunda în diferitele tehnici de răcire folosite pentru transformatoarele mari de putere, evidențiind avantajele, limitările și aplicațiile lor.

De ce răcirea este crucială pentru transformatoarele mari de putere

Transformatoarele mari de putere sunt proiectate pentru a gestiona tensiuni și curenți mari, care generează inevitabil o cantitate semnificativă de căldură în timpul funcționării. Dacă această căldură nu este disipată în mod eficient, poate duce la o serie de probleme, inclusiv eficiență redusă, îmbătrânirea accelerată a materialelor de izolare și chiar o insuficiență catastrofală. Prin urmare, răcirea corectă este esențială pentru a menține temperatura transformatorului în limite sigure și pentru a -i asigura funcționarea fiabilă.

Metode comune de răcire pentru transformatoarele mari de putere

1.. Răcire imobilizată cu ulei

Răcirea impertată cu ulei este una dintre cele mai utilizate metode pentru transformatoarele mari de putere. În acest sistem, miezul transformatorului și înfășurările sunt cufundate într -un ulei de izolare special, care servește atât ca izolator electric, cât și ca lichid de răcire. Uleiul absoarbe căldura generată de transformator și îl transferă pe suprafețele de răcire, cum ar fi caloriferele sau schimbătoarele de căldură.

Avantaje:

• Conductivitate termică excelentă: Uleiul de transformare are o conductivitate termică ridicată, ceea ce îi permite să transfere eficient căldura de la miez și înfășurări pe suprafețele de răcire.
• O izolație electrică bună: Uleiul oferă un nivel ridicat de izolație electrică, protejând transformatorul de descompunerea electrică.
• Auto-circulație: Uleiul poate circula în mod natural datorită diferenței de temperatură dintre regiunile calde și reci ale transformatorului, eliminând nevoia de pompe externe în unele cazuri.

Limitări:

• Pericol de incendiu: uleiul de transformare este inflamabil, ceea ce prezintă un risc potențial de incendiu, dacă nu este gestionat în mod corespunzător.
• Preocupări de mediu: În cazul unei scurgeri sau scurgeri, petrolul poate contamina mediul înconjurător.
• Cerințe de întreținere: Testarea și întreținerea periodică a uleiului sunt necesare pentru a asigura calitatea și performanța uleiului.

Unul dintre produsele noastre populare,S11-35KV ulei de transformator cu ulei cufundat, utilizează tehnologia de răcire imobiliară cu ulei pentru a oferi o transformare fiabilă și eficientă a puterii.

2. Răcirea aerului

Răcirea aerului este o altă metodă obișnuită folosită pentru transformatoarele mari de putere, în special în aplicațiile în care răcirea impertată cu ulei nu este adecvată sau de dorit. În acest sistem, aerul este utilizat ca lichid de răcire pentru a îndepărta căldura din transformator. Există două tipuri principale de răcire a aerului: răcirea naturală a aerului (AN) și răcirea aerului forțat (AF).

Răcire naturală a aerului (AN):

• În răcirea naturală a aerului, căldura este disipată de la suprafața transformatorului la aerul din jur prin convecție naturală. Transformatorul este de obicei proiectat cu aripioare sau radiatoare pentru a crește suprafața disponibilă pentru transferul de căldură.
• Avantaje: design simplu, costuri reduse și nu este nevoie de surse de energie externe.
• Limitări: capacitate de răcire limitată, ceea ce o face potrivită pentru transformatoare mai mici sau aplicații cu sarcini de căldură scăzută.

Răcire forțată a aerului (OF):

• Răcirea forțată a aerului folosește ventilatoarele pentru a arunca aerul pe suprafața transformatorului, sporind rata de transfer de căldură. Această metodă poate crește semnificativ capacitatea de răcire a transformatorului în comparație cu răcirea naturală a aerului.
• Avantaje: o capacitate de răcire mai mare, potrivită pentru transformatoare și aplicații mai mari cu sarcini de căldură mai mari.
• Limitări: necesită surse externe de energie pentru ventilatoare, ceea ce crește cerințele de consum de energie și întreținere.

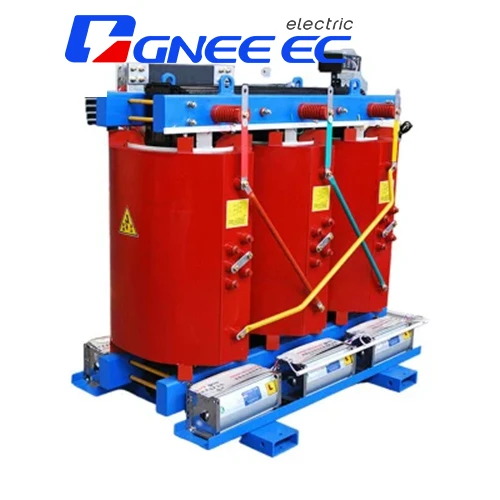

NoastreTransformator de putere de tip uscatDeseori folosește tehnologie de răcire a aerului, oferind o soluție sigură și fiabilă pentru diverse aplicații.

3. Răcirea apei

Răcirea cu apă este o metodă de răcire extrem de eficientă, care poate fi utilizată pentru transformatoare mari de putere, cu sarcini de căldură extrem de mari. În acest sistem, apa este utilizată ca lichid de răcire pentru a îndepărta căldura din transformator. Există două tipuri principale de răcire a apei: răcirea directă a apei și răcirea indirectă a apei.

Răcire directă cu apă:

• În răcirea directă a apei, apa este circulată direct prin înfășurările transformatorului sau prin canalele de răcire pentru a îndepărta căldura. Această metodă oferă cel mai eficient transfer de căldură, dar necesită o alimentare cu apă de înaltă calitate și un tratament strict al apei pentru a preveni coroziunea și scalarea.
• Avantaje: eficiență ridicată de răcire, potrivită pentru transformatoare mari, cu sarcini de căldură foarte mari.
• Limitări: proiectare complexă, costuri ridicate și cerințe stricte ale calității apei.

Răcire indirectă a apei:

• Răcirea indirectă a apei folosește un schimbător de căldură pentru a transfera căldura de la uleiul de transformator sau aerul în apă. Această metodă este mai puțin complexă și mai flexibilă decât răcirea directă a apei, deoarece nu necesită ca apa să intre în contact direct cu componentele transformatorului.
• Avantaje: eficiență bună de răcire, design relativ simplu și cerințe mai scăzute ale calității apei.
• Limitări: necesită echipamente suplimentare, cum ar fi schimbătoare de căldură și pompe, ceea ce crește costul și complexitatea sistemului.

4. Răcire hibridă

Sistemele de răcire hibridă combină două sau mai multe metode de răcire pentru a obține cele mai bune performanțe și eficiență de răcire. De exemplu, un transformator poate folosi răcire imobilizită cu ulei pentru miezul și înfășurările și răcirea aerului forțat pentru calorife sau schimbătoare de căldură. Această abordare permite utilizarea avantajelor fiecărei metode de răcire, reducând la minimum limitările acestora.

Avantaje:

• Eficiență ridicată de răcire: Sistemele de răcire hibride pot oferi un nivel mai mare de performanță de răcire în comparație cu metodele de răcire unice.
• Flexibilitate: Combinația de diferite metode de răcire permite o mai mare flexibilitate în proiectarea sistemului de răcire pentru a satisface cerințele specifice ale transformatorului și aplicației.
• Fiabilitate îmbunătățită: folosind mai multe metode de răcire, sistemul poate continua să funcționeze chiar dacă una dintre componentele de răcire eșuează.

Limitări:

• Proiectare complexă: Sistemele de răcire hibride sunt mai complexe decât metodele de răcire unice, ceea ce crește cerințele de cost și întreținere.

Alegerea metodei de răcire potrivită

Alegerea metodei de răcire pentru un transformator de putere mare depinde de mai mulți factori, inclusiv dimensiunea, evaluarea, aplicarea, condițiile de mediu și bugetul transformatorului. Iată câteva orientări generale care să vă ajute să alegeți metoda potrivită de răcire:

• Transformatoare mici până la mijlocii: Pentru transformatoarele de dimensiuni mici și mijlocii, cu sarcini relativ mici la căldură, răcirea aerului (naturală sau forțată) sau răcirea imobilizită cu ulei poate fi suficientă.
• Transformatoare mari: Pentru transformatoare mari cu încărcături mari de căldură, sunt recomandate de obicei răcire imobiliară, răcire cu apă sau sisteme de răcire hibridă.
• Considerații de mediu: În aplicațiile în care preocupările de mediu sunt o prioritate, cum ar fi în zonele urbane sau în apropierea surselor de apă, transformatoarele de tip uscat cu răcirea aerului pot fi o alegere mai bună.
• Cost: Costul sistemului de răcire este un factor important de luat în considerare, inclusiv costul inițial de cumpărare, costul de instalare și costul de exploatare. Răcirea impertată cu ulei este, în general, mai rentabilă decât răcirea apei, dar poate necesita mai multă întreținere.

Concluzie

Răcirea eficientă este esențială pentru funcționarea fiabilă și longevitatea transformatoarelor mari de putere. Înțelegând diferitele metode de răcire disponibile și avantajele și limitările acestora, puteți alege sistemul de răcire potrivit pentru aplicația dvs. specifică. În calitate de furnizor principal de mari transformatoare de putere, oferim o gamă largă de produse cu diverse opțiuni de răcire pentru a vă satisface nevoile. Indiferent dacă aveți nevoie de un transformator imobilizat cu ulei, un transformator de tip uscat sau o soluție de răcire concepută personalizat, avem expertiza și experiența pentru a vă oferi cel mai bun produs și serviciu.

Dacă sunteți interesat să aflați mai multe despre transformatoarele noastre mari de putere sau doriți să discutați cerințele dvs. specifice, vă rugăm să nu ezitați să ne contactați. Echipa noastră de experți este gata să vă ajute să găsiți soluția potrivită pentru nevoile dvs. de transformare a puterii.

Referințe

• IEEE Standard C57.12.00 - Cerințe generale pentru transformatoarele de distribuție, putere și reglementare impersate cu lichid
• IEC 60076 - Transformatoare de putere
• ANSI C57.12.20 - Standard pentru distribuție de tip uscat și transformatoare de putere
