Care sunt elementele de testare pentru un transformator montat pe pad?

Hei acolo! În calitate de furnizor de transformatoare montate pe pad, de multe ori sunt întrebat despre elementele de testare pentru aceste transformatoare. Așadar, m -am gândit că voi pune la cale această postare pe blog pentru a -l descompune.

Inspecție vizuală

În primul rând, începem cu o inspecție vizuală veche veche. Acest lucru este ca și cum ai oferi transformatorului o dată - pentru a se asigura că totul arată chiar la suprafață. Verificăm orice semne de daune fizice, cum ar fi fisurile din incintă, piese îndoite sau rupte și conexiuni libere. O incintă deteriorată poate expune componentele interne la elemente, ceea ce poate duce la tot felul de probleme în linie. De asemenea, ne uităm la lucrarea de vopsea. Un finisaj adecvat de vopsea este important, deoarece protejează transformatorul de coroziune. Dacă există chipsuri sau vopsea peeling, ar putea fi un semn că protecția împotriva coroziunii este compromisă.

Testele de ulei (dacă este cazul)

Multe transformatoare montate pe tampoane folosesc uleiul ca lichid de răcire și izolator. Pentru aceste transformatoare, testele petroliere sunt cruciale. Testăm rezistența dielectrică a uleiului. Acest lucru ne spune cât de bine poate rezista uleiul fără stres electric fără a se descompune. O rezistență dielectrică scăzută ar putea însemna că există contaminanți în ulei, cum ar fi apa sau alte impurități.

De asemenea, verificăm conținutul de umiditate din ulei. Prea multă umiditate poate reduce proprietățile izolatoare ale uleiului și poate crește riscul de descompunere electrică. Un alt test important este analiza gazelor dizolvate. Diferite tipuri de defecțiuni în transformator pot produce gaze specifice. Analizând gazele dizolvate în petrol, putem detecta semne timpurii ale problemelor precum supraîncălzirea, arcul sau degradarea izolației.

Test de rezistență la înfășurare

Testul de rezistență la înfășurare ne ajută să determinăm dacă există probleme cu înfășurările transformatorului. Măsurăm rezistența fiecărei înfășurări. Dacă rezistența este prea mare sau prea mică în comparație cu specificațiile de proiectare, ar putea indica o problemă, cum ar fi un circuit scurt în înfășurare, un circuit deschis sau o problemă cu conexiunile. Acest test se face de obicei folosind un instrument specializat care poate măsura cu exactitate rezistențele foarte mici.

Transformă testul raportului

Raportul de viraje al unui transformator este raportul dintre numărul de rotații în înfășurarea primară și numărul de rotații în înfășurarea secundară. Acest raport determină raportul de transformare a tensiunii transformator. Efectuăm un test de raport de rotație pentru a ne asigura că transformatorul funcționează în intervalul de transformare a tensiunii specificat. Orice abatere semnificativă de la raportul de rotație preconizat ar putea însemna că există o problemă cu construcția de înfășurare sau cu o defecțiune în transformator.

Test de rezistență la izolare

Izolația este ceea ce menține curentul electric care curge acolo unde se presupune că va merge și împiedică circuitele scurte. Efectuăm un test de rezistență la izolare pentru a măsura rezistența izolației dintre înfășurări și între înfășurări și incinta transformatorului. O rezistență la izolație scăzută ar putea indica faptul că izolația s -a deteriorat din cauza unor factori precum vârsta, căldura sau umiditatea. Acest test se face de obicei folosind un megohmmetru, care aplică o tensiune înaltă izolației și măsoară curentul rezultat pentru a calcula rezistența.

Analiza răspunsului la frecvență dielectrică (DFRA)

DFRA este un test mai avansat care ne ajută să evaluăm integritatea mecanică a înfășurărilor transformatorului. Măsoară răspunsul electric al înfășurărilor la un semnal de tensiune măturat de frecvență. Orice modificare a răspunsului în comparație cu o măsurare de bază poate indica deteriorarea fizică a înfășurărilor, cum ar fi deplasarea sau deformarea. Acest test este util în special pentru detectarea problemelor care s -ar putea să nu fie evidente din alte teste.

Test de creștere a temperaturii

În timpul funcționării normale, transformatoarele generează căldură. Testul de creștere a temperaturii măsoară cât de mult crește temperatura transformatorului într -o sarcină specificată. Vrem să ne asigurăm că transformatorul poate gestiona sarcina preconizată fără supraîncălzire. Supraîncălzirea poate determina ca izolația să se degradeze mai rapid, reducând durata de viață a transformatorului. De obicei, folosim termocuple sau alte dispozitive de detectare - pentru a monitoriza temperatura în diferite puncte de pe transformator în timpul testului.

Test la nivel de sunet

Transformatoarele pot produce o anumită cantitate de zgomot în timpul funcționării. Efectuăm un test de nivel sonor pentru a măsura nivelul de zgomot al transformatorului. Zgomotul excesiv ar putea fi un semn al problemelor mecanice, cum ar fi părțile libere care vibrează sau problemele electrice precum magnetostricția din miez. Măsurând nivelul sonor, ne putem asigura că transformatorul îndeplinește cerințele de zgomot pentru aplicația prevăzută.

Test de impuls fulger

În scenarii reale - mondiale, transformatoarele pot fi expuse la greve fulger. Testul de impuls fulger simulează impulsurile de înaltă tensiune pe care un transformator le -ar putea experimenta în timpul unei lovituri de trăsnet. Aplicăm o serie de impulsuri de înaltă tensiune la transformator și măsurăm răspunsul acestuia. Acest test ne ajută să ne asigurăm că transformatorul poate rezista la aceste evenimente cu energie ridicată, fără a suferi daune.

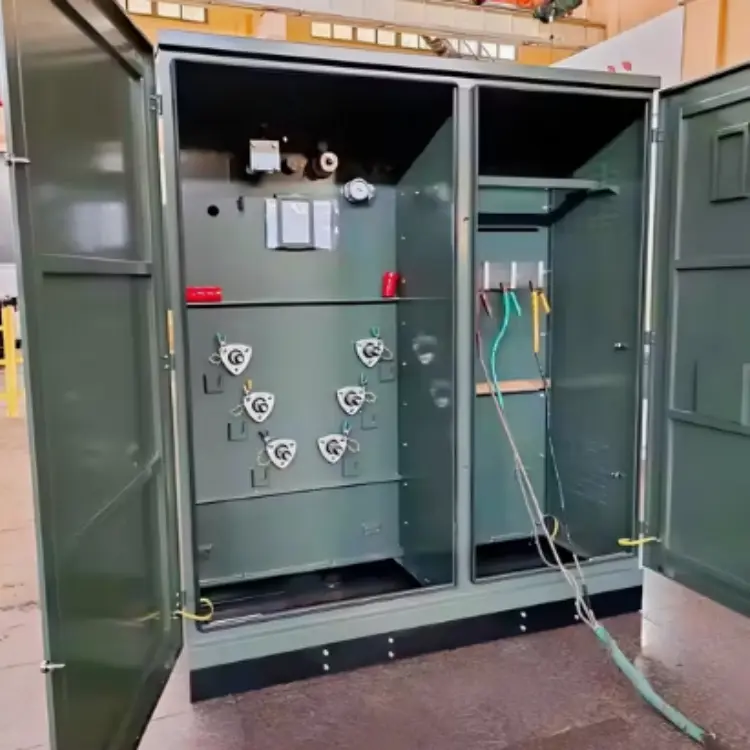

Acum, dacă sunteți pe piață pentru Transformers Moned Pad, avem o gamă excelentă de oferit. Vezi -neTransformatoare montate pe pad de 75kva, care sunt perfecte pentru aplicații mai mici. Dacă ai nevoie de ceva mai puternic, al nostruTransformatorul de alimentare radial de 1750 kVAS -ar putea să fie exact ceea ce căutați. Și pentru o gamă largă de opțiuni, aruncați o privire la a noastră75kVA la 5000kva PAD TRANSFORMERS MONTATE.

Dacă sunteți interesat să aflați mai multe despre produsele noastre sau doriți să discutați despre un proiect specific, nu ezitați să ajungeți. Suntem aici pentru a vă ajuta să găsiți transformatorul potrivit pentru pad -ul potrivit pentru nevoile dvs. și să ne asigurăm că îndeplinește toate cerințele de testare necesare.

Referințe

• „Manual de testare a transformatorului” de Doble Engineering Company
• „Transformatoare de energie electrică: teorie și design” de John J. Cathey
