Care este distorsiunea armonică a unui transformator montat pe pad?

Distorsiunea armonică în sistemele electrice este o problemă critică care poate avea un impact semnificativ asupra performanței și a duratei de viață a echipamentelor. În calitate de furnizor principal de transformatoare montate pe pad, înțelegem importanța abordării distorsiunii armonice pentru a asigura funcționarea fiabilă a produselor noastre. În această postare pe blog, vom explora care este distorsionarea armonică, cauzele, efectele sale și modul în care se raportează la transformatoarele montate pe pad.

Ce este denaturarea armonică?

Într -un sistem electric ideal, formele de undă de tensiune și curent sunt unde sinusoidale pure. Cu toate acestea, în scenarii reale - mondiale, prezența sarcinilor non -liniare poate determina formele de undă să se abată de la forma sinusoidală ideală. Distorsiunea armonică se referă la abaterea unei forme de undă periodice dintr -o undă sinusoidală pură, ceea ce duce la prezența frecvențelor suplimentare numite armonice.

Armonica sunt multipli întregi ai frecvenței fundamentale. De exemplu, într -un sistem de putere de 60 Hz, a 2 -a armonică are o frecvență de 120 Hz, a 3 -a armonică are o frecvență de 180 Hz și așa mai departe. Aceste armonice pot fi generate de o varietate de sarcini non -liniare, cum ar fi dispozitive electronice de alimentare, unități de frecvență variabilă și iluminare fluorescentă.

Cauzele distorsiunii armonice în transformatoarele montate pe pad

Transformatoarele montate pe tampoane sunt adesea conectate la o gamă largă de sarcini electrice, unele dintre ele fiind neinre. Când sarcinile non -liniare atrag curentul din transformator, ele determină distorsionarea formei de undă curente. Această distorsiune este apoi transferată la forma de undă de tensiune din transformator și sistemul electric conectat.

Una dintre principalele surse de distorsiune armonică este utilizarea din ce în ce mai mare a electronicelor electrice în sistemele electrice moderne. Dispozitivele precum redresoare, invertoare și surse de alimentare cu modul de comutare sunt utilizate pe scară largă în aplicații industriale, comerciale și rezidențiale. Aceste dispozitive atrag curent în impulsuri scurte, ceea ce creează armonice în sistemul electric.

O altă cauză a distorsiunii armonice este prezența cuptoarelor cu arc și a altor echipamente industriale de înaltă putere. Aceste dispozitive pot genera cantități semnificative de armonice datorită caracteristicilor lor de funcționare non -liniare.

Efectele distorsiunii armonice asupra transformatoarelor montate pe pad

Distorsiunea armonică poate avea mai multe efecte negative asupra transformatoarelor montate pe pad. În primul rând, poate crește pierderile din transformator. Armonica suplimentară provoacă pierderi crescute de curent și histereză în miezul transformatorului, precum și pierderi crescute de cupru în înfășurări. Acest lucru duce la temperaturi de funcționare mai mari, ceea ce poate reduce durata de viață a izolației transformatorului și poate crește riscul de eșec prematur.

În al doilea rând, distorsiunea armonică poate provoca rezonanță în sistemul electric. Când frecvența unui armonic coincide cu frecvența naturală a sistemului electric, poate apărea rezonanță. Rezonanța poate duce la tensiuni și curenți excesivi, care pot deteriora transformatorul și alte echipamente electrice.

În al treilea rând, distorsiunea armonică poate afecta performanța altor dispozitive electrice conectate la același sistem. Poate provoca defecțiuni în echipamente electronice sensibile, cum ar fi computere și sisteme de comunicații și poate duce, de asemenea, la interferențe în semnalele audio și video.

Măsurarea distorsionării armonice în transformatoarele montate pe pad

Pentru a evalua nivelul de distorsiune armonică într -un transformator montat pe pad, mai mulți parametri sunt folosiți în mod obișnuit. Distorsiunea armonică totală (THD) este una dintre cele mai utilizate măsuri. THD este definit ca raportul dintre valoarea rădăcinii - medie - pătrat (RMS) a tuturor componentelor armonice și valoarea RMS a componentei fundamentale, exprimată ca procent.

Un alt parametru important este distorsionarea armonică individuală (IHD), care măsoară contribuția fiecărui armonic individual la distorsiunea totală. Prin măsurarea acestor parametri, inginerii pot determina severitatea distorsiunii armonice și pot lua măsuri adecvate pentru atenuarea acesteia.

Atenuarea distorsionării armonice în transformatoarele montate pe pad

În calitate de furnizor de transformatoare montat pe pad, oferim mai multe soluții pentru atenuarea distorsiunii armonice. O abordare este utilizarea transformatoarelor cu configurații speciale de înfășurare, cum ar fi Delta - Wye sau Zig - Zag înfășurări. Aceste configurații de înfășurare pot ajuta la reducerea fluxului de armonice de secvență zero, care sunt adesea cele mai problematice în sistemele electrice.

O altă soluție este instalarea filtrelor armonice. Filtrele armonice sunt dispozitive pasive sau active care sunt concepute pentru a absorbi sau anula armonicele din sistemul electric. Filtrele pasive constau din inductori, condensatori și rezistențe, în timp ce filtrele active folosesc electronice de putere pentru a genera un curent compensator care anulează armonicele.

De asemenea, recomandăm gestionarea corectă a sarcinii pentru a reduce impactul sarcinilor non -liniare asupra transformatorului. Aceasta poate implica separarea sarcinilor non -liniare de sarcini liniare, folosind transformatoare dedicate pentru sarcini non -liniare și dimensionarea în mod corespunzător a transformatorului pentru a gestiona curenții armonici.

Gama noastră de produse și distorsionarea armonică

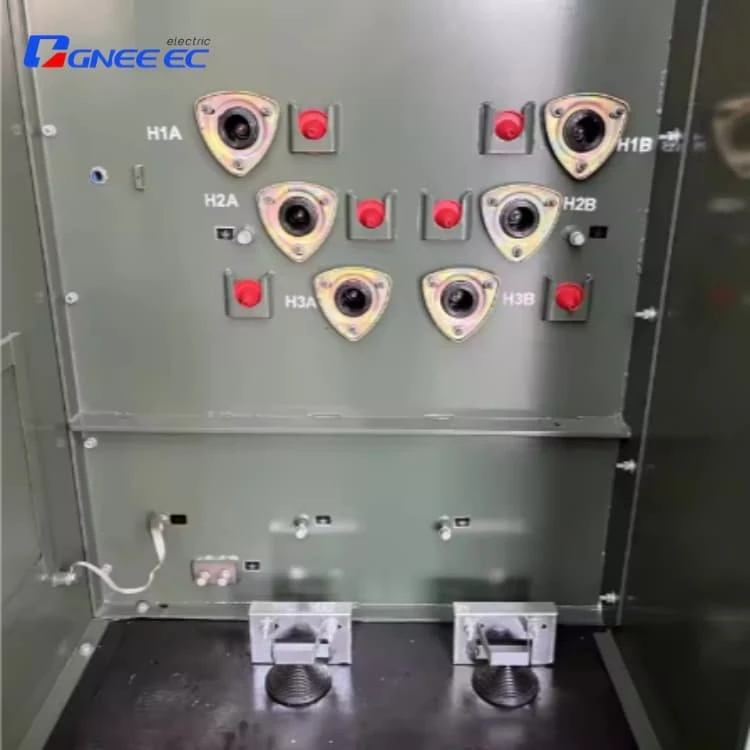

La compania noastră, oferim o gamă largă de transformatoare montate pe pad, concepute pentru a răspunde nevoilor diverse ale clienților noștri. NoastreTransformatoare montate pe pad de 75kvasunt potrivite pentru aplicații mici - până la medii, în timp ceZGS 250KVA PAD MONTATE DE TRANSFORMER MONTATOferă o soluție completă pentru cerințele de putere mai mari. Toți ai noștriPad - Mount Transformerssunt proiectate și fabricate pentru a minimiza efectele distorsiunii armonice, asigurând o funcționare fiabilă și eficientă.

Concluzie

Distorsiunea armonică este o problemă semnificativă în sistemele electrice, iar transformatoarele montate pe pad nu sunt imune la efectele sale. În calitate de furnizor de transformatoare montat pe pad, ne -am angajat să oferim clienților noștri produse de înaltă calitate, care pot rezista la provocările distorsiunii armonice. Înțelegând cauzele, efectele și strategiile de atenuare a distorsiunii armonice, putem ajuta clienții noștri să asigure funcționarea fiabilă și eficientă a sistemelor lor electrice.

Dacă sunteți pe piață pentru un transformator montat pe pad și doriți să aflați mai multe despre cum putem aborda distorsionarea armonică în cererea dvs., vă rugăm să ne contactați pentru o discuție detaliată și negocieri de achiziții. Așteptăm cu nerăbdare să lucrăm cu dvs. pentru a vă satisface nevoile de distribuție a puterii.
