Care este curentul de intrare al unui transformator de tip uscat de 750 kVA?

În calitate de furnizor de transformatoare de tip uscat de 750 kVA, întâlnesc deseori întrebări despre curentul intern. Înțelegerea curentului de intrare a unui transformator de tip uscat de 750 kVA este crucială atât pentru clienții noștri, cât și pentru funcționarea corectă a sistemelor electrice. În această postare pe blog, mă voi aprofunda în ceea ce este curentul, de ce contează și cum se raportează la transformatoarele noastre de tip uscat de 750 kVA.

Ce este curentul cu curent?

Curentul InRush este un fenomen tranzitoriu care apare atunci când un dispozitiv electric, cum ar fi un transformator, este inițial energizat. Este un vârf de curent mare, amplitudine, de durată scurtă, care poate fi semnificativ mai mare decât curentul de funcționare normal al dispozitivului. Când un transformator de tip uscat de 750 kVA este pornit pentru prima dată, miezul magnetic al transformatorului trebuie să fie magnetizat. Acest proces necesită o cantitate mare de curent pentru a stabili câmpul magnetic în miez.

Curentul de intrare durează de obicei câteva milisecunde până la câteva secunde, în funcție de diverși factori, cum ar fi designul transformatorului, punctul de pe unda de tensiune la care este alimentat transformatorul și impedanța sistemului. În această perioadă scurtă, curentul de intrare poate atinge valori care sunt de mai multe ori mai mari decât curentul nominal al transformatorului.

De ce contează actualul inrudit?

Curentul ridicat de intrare a unui transformator de tip uscat de 750 kVa poate avea mai multe implicații pentru sistemul electric. În primul rând, poate provoca scufundări de tensiune în rețeaua de alimentare cu energie electrică. Aceste scufundări de tensiune pot afecta alte echipamente electrice conectate la aceeași rețea, ceea ce duce la defecțiuni sau chiar daune. De exemplu, dispozitivele electronice sensibile pot experimenta sclipiri sau opriri din cauza scăderii bruște a tensiunii.

În al doilea rând, curentul ridicat de intrare poate pune stresul pe transformatorul în sine și pe alte componente din circuitul electric, cum ar fi întreruptoarele și siguranțele. Evenimentele curente repetate înalte - pot duce la uzura prematură a acestor componente, reducând durata de viață și crescând riscul de defecțiuni. Prin urmare, este esențial să se țină seama în mod corespunzător de curentul de intrare atunci când proiectați și protejați sistemul electric.

Factori care afectează curentul de intrare al unui transformator de tip uscat de 750 kVA

Proiectare transformatoare

Proiectarea transformatorului de tip uscat de 750 kVA joacă un rol semnificativ în determinarea mărimii curentului de intrare. Transformatoarele cu o încrucișare de miez mai mare - zona secțională și o impedanță de magnetizare mai mică tind să aibă curenți mai mari de intrare. În plus, tipul de material de bază utilizat poate afecta și curentul de intrare. De exemplu, transformatoarele cu nuclee de oțel electrice orientate de cereale de înaltă calitate pot avea caracteristici diferite de intrare în comparație cu cele cu nuclee care nu sunt orientate.

Punct pe unda de tensiune la energizare

Punctul pe unda de tensiune la care transformatorul este alimentat este un alt factor critic. Dacă transformatorul este alimentat la vârful undei de tensiune, curentul de intrare poate fi relativ scăzut. Cu toate acestea, dacă este alimentat la punctul de trecere zero al undei de tensiune, curentul de intrare poate fi mult mai mare. Acest lucru se datorează faptului că la punctul de trecere zero, câmpul magnetic din miez trebuie să se acumuleze de la zero, necesitând o cantitate mare de curent.

Impedanța sistemului

Impedanța sistemului de alimentare cu energie electrică afectează, de asemenea, curentul de intrare. O impedanță de sistem mai mică permite să curgă un curent de intrare mai mare, deoarece există o rezistență mai mică pentru a limita curentul. În schimb, o impedanță mai mare a sistemului poate ajuta la reducerea mărimii curentului de intrare.

Măsurarea și atenuarea curentului de intrare

Pentru a măsura curentul de intrare al unui transformator de tip uscat de 750 kVA, pot fi utilizate dispozitive de măsurare cu curent specializat, cum ar fi osciloscoape sau traductoare de curent. Aceste dispozitive pot capta vârfurile curente de mare amplitudine, cu durată scurtă în timpul procesului de energie, permițând inginerilor să analizeze caracteristicile curentului de intrare.

Există mai multe metode de atenuare a curentului de intrare al unui transformator de tip uscat de 750 kVA. O metodă comună este utilizarea rezistențelor pre -inserție. Aceste rezistențe sunt conectate în serie cu transformatorul în timpul procesului de energizare. Rezistențele limitează curentul de intrare prin furnizarea de impedanță suplimentară. După stabilirea câmpului magnetic din miez, rezistențele sunt ocolite, permițând transformatorului să funcționeze normal.

O altă abordare este utilizarea tehnicilor de comutare controlate. Prin controlul precis al punctului de pe unda de tensiune la care transformatorul este alimentat, curentul de intrare poate fi minimizat. Acest lucru necesită sisteme de control sofisticate care pot sincroniza operația de comutare cu forma de undă de tensiune.

Transformatoarele noastre de tip uscat de 750 kVA și curentul de intrare

La compania noastră, luăm în considerare caracteristicile actuale ale actualelor atunci când proiectăm și fabricăm transformatoarele noastre de tip uscat de 750 kVA. Folosim tehnici avansate de proiectare și materiale de înaltă calitate pentru a optimiza performanța transformatorului și pentru a reduce curentul de intrare. Transformatoarele noastre sunt concepute pentru a îndeplini standardele internaționale și sunt testate riguros pentru a asigura o funcționare fiabilă.

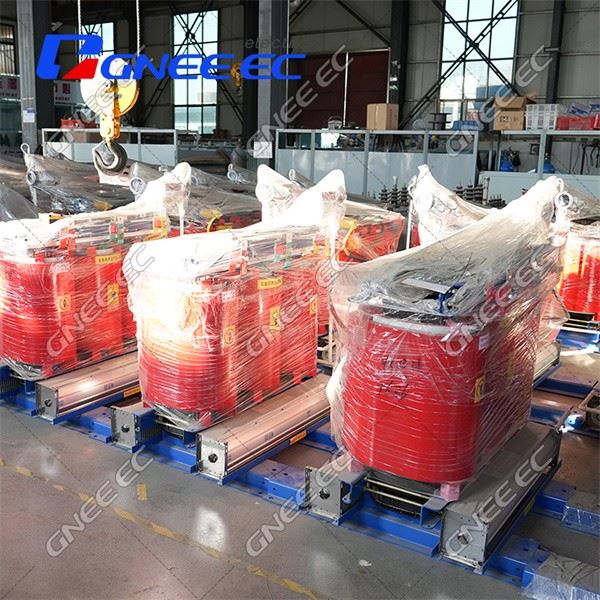

Pe lângă transformatoarele noastre de tip uscat de 750 kVA, oferim și o gamă largă de alte transformatoare de tip uscat, cum ar fi10kV 6,3kV 6kV/0,4kV 800kva sc (b) 13 Dry - Benzi Tensiune Transformator, The2000KVA CAST ROSIN Transformator de șerpuire dublă 11.5KV 380V, și TheIEC Standard 30KVA 6/0,4kV Transformator de tip uscat din China. Toate produsele noastre sunt proiectate pentru a oferi soluții eficiente și fiabile de transformare a puterii.

Contactați -ne pentru achiziții și consultări

Dacă sunteți interesat să achiziționați un transformator de tip uscat de 750 kVA sau aveți nevoie de mai multe informații despre curentul de intrare și despre produsele noastre, vă rugăm să nu ezitați să ne contactați. Echipa noastră de experți este gata să vă ajute cu cerințele dvs. specifice și să vă ofere cele mai bune soluții pentru sistemul dvs. electric. Așteptăm cu nerăbdare să discutăm nevoile dvs. și să lucrăm cu dvs. pentru a asigura succesul proiectelor dvs.

Referințe

• Grover, FW (1946). Calcule de inductanță: formule și tabele de lucru. Publicații Dover.
• IEEE STD C57.12.00 - 2010, IEEE Cerințe generale standard pentru distribuție lichidă - distribuție imersată, putere și reglementare.
• Comisia electrotehnică internațională (IEC). (2017). IEC 60076 - 1: Transformatoare de putere - Partea 1: General.
