Structura și componentele transformatorului de tip uscat din rășină turnată de 1000 kVA explicate

În sistemele moderne de distribuție a energiei electrice,Transformator tip uscat din rășină turnată de 1000 kVA se remarcă prin siguranța, fiabilitatea și respectarea mediului înconjurător.



În calitate de producător profesionist, GNEE este specializat în proiectarea și furnizarea de{0}}performanță ridicatăTransformatori de tip-uscat, inclusivTransformare de tip tri-Uscare-fazată, Transformatoare de putere din rășină turnată, și personalizateTransformatoare cu trei-faze de interiorpentru aplicații industriale și comerciale globale.



Acest articol explică în detaliu structura și componentele unuiTransformator tip uscat din rășină turnată de 1000 kVA, ajutându-vă să înțelegeți mai bine designul său intern și de ce este utilizat pe scară largă în proiectele de distribuție a energiei.

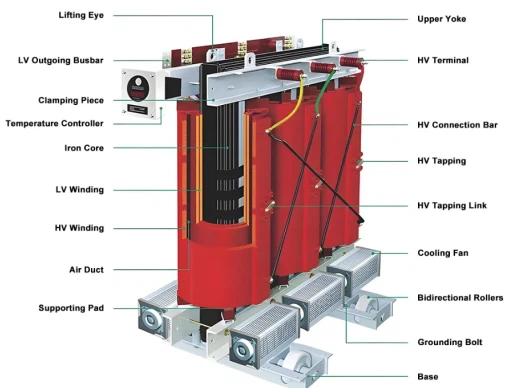

Structura aTransformator tip uscat din rășină turnată de 1000 kVAeste conceput pentru a asigura disiparea eficientă a căldurii, izolarea electrică și rezistența mecanică. În comparație cu unitățile-umplute cu ulei, aceastatransformator de distribuție din rășină turnatăadoptă încapsularea cu rășină epoxidică, eliminând riscurile de incendiu și scurgerile de ulei.





Proiectarea structurală a unui transformator de tip uscat{0}

Cadrul structural principal al aTransformator de tip-uscatinclude:

• Miez magnetic (miez laminat din oțel siliciu)
• Înfășurare de-înaltă tensiune (HV).
• Înfășurare de -joasă tensiune (LV).
• Sistem de izolare (turnare cu rasina epoxidica)
• Sistem de răcire (aer natural sau aer forțat)
• Carcasă de protecție (opțional)



Thetransformator cu miez uscatfolosește foi de oțel siliciu orientate-la rece-laminate la rece-de înaltă calitate pentru a reduce pierderile de miez și zgomotul. Acest lucru îl face unTransformator de tip uscat cu pierderi reduse, ideal pentru aplicații-de economisire a energiei.





Înțelegerea fiecărei componente a atransformator tip bobină turnată uscatăajută cumpărătorii să evalueze calitatea și performanța produsului.



Miez transformator în Transformator tip rășină turnată

Miezul este circuitul magnetic alTransformator trifazic din rășină turnată. Este realizat din laminate de oțel siliconic cu-permeabilitate ridicată, stivuite pentru a minimiza pierderile de curent turbionar.



Caracteristici cheie:

• Pierdere redusă fără{0}}încărcare
• Nivel redus de zgomot
• Rigiditate mecanică puternică



Înfășurare de înaltă tensiune în transformator de putere din rășină turnată

Înfășurarea HV în atransformator tip uscat din rasina turnataeste de obicei realizat din conductori de cupru și încapsulat în rășină epoxidică în condiții de vid.



Avantaje:

• Performanță excelentă de izolare
• Rezistenta la umiditate si praf
• Rigiditate dielectrică ridicată

Această structură asigură că transformatorul funcționează în siguranță în medii dure, cum ar fi fabrici, clădiri și substații.



Înfășurare de joasă tensiune în transformator de tip trifazic uscat-

Înfășurarea LV este de obicei realizată din folie de cupru sau folie de aluminiu, concepută pentru a gestiona eficient sarcinile de curent ridicat.



Beneficiile includ:

• Rezistență puternică-la scurtcircuit
• Distribuție uniformă a curentului
• Performanță termică îmbunătățită

Acest design îmbunătățește fiabilitateaTransformator de distribuție uscatăîn funcționare continuă.





Sistemul de izolare este avantajul principal al atransformator tip rasina turnata.



Tehnologia de turnare a rășinii epoxidice

Întransformatoare din rasina turnata uscata, înfășurările sunt turnate în vid-cu rășină epoxidică, formând un strat izolator solid.



Avantaje cheie:

• Ignifug-și auto-stingându-se
• Fără descărcare parțială
• Rezistență ridicată la poluarea mediului

Acest lucru face ca transformatorul să fie ideal pentruTransformator trifazic de interioraplicații precum spitale, clădiri comerciale și centre de date.



Procesul de turnare a bobinei transformatorului





Răcirea este esențială pentru menținerea performanței și prelungirea duratei de viață.



Metode de răcire cu aer într-un transformator de tip uscat{0}}

A Transformator de tip uscat cu pierderi reduseutilizează de obicei:

• Răcire AN (Air Natural).
• Răcire AF (Air Forced) cu ventilatoare

TheTransformator de tip-uscat-trifazicpoate crește capacitatea cu 30–40% atunci când este echipat cu sisteme de răcire cu aer forțat.



Avantaje:

• Fără întreținere a uleiului
• Cost de operare mai mic
• Ecologic





Carcasa protejează componentele interne aletransformator de distribuție din rășină turnatădin factori externi.



Tipuri de carcase și niveluri de protecție

Tipuri comune de carcase:

• IP20 (protecție interioară de bază)
• IP23 (rezistenta la picurare)
• IP44/IP54 (protecție la praf și apă)



Beneficii:

• Siguranță îmbunătățită
• Risc redus de contact accidental
• Potrivit pentru medii interioare și semi-exterioare



Transformator finit in depozit





Moderntransformatoare de putere din rasina turnatasunt echipate cu sisteme inteligente de monitorizare.



Sistem de monitorizare a temperaturii

Componentele cheie includ:

• Senzori de temperatură PT100
• Regulatoare digitale de temperatură
• Funcții de alarmă și declanșare

Aceste sisteme asigură monitorizarea-în timp real a temperaturii înfășurării, prevenind supraîncălzirea și prelungind durata de viață a transformatorului.





Mai jos este un tabel tipic de specificații pentru aTransformator trifazic de 1000 kVA din rășină turnată:

Parametru	Valoare
Capacitate nominală	1000 kVA
Fază	Trei-faze
Frecvenţă	50/60 Hz
Tensiune primară	10kV / 11kV
Tensiune secundară	0,4 kV
Grup de vectori	Dyn11
Metoda de răcire	AN/AF
Clasa de izolare	F / H
Clasa de protectie	IP20 / IP23 / IP44
Creșterea temperaturii	Mai mic sau egal cu 100K
Nivel de zgomot	Mai mic sau egal cu 55 dB
Eficienţă	Mai mare sau egal cu 98%

Acești parametri demonstrează eficiența ridicată și fiabilitatea aTransformator de distribuție uscată.





Theproducatori de transformatoare tip uscat din rasina turnataconcentrați-vă pe furnizarea de performanțe superioare.



De ce să alegeți un transformator de tip uscat-?

• Rezistent la foc și la{0}}explozie
• Funcționare fără întreținere{0}
• Eco-ecologic (fără poluare cu ulei)
• Instalare compactă și ușoară
• Rezistență mecanică ridicată

Aceste avantaje îl fac ideal pentru infrastructura urbană, proiecte de energie regenerabilă și instalații industriale.



Încărcarea și expedierea transformatorului la fabrică





Thetransformator de distribuție din rășină turnatăeste utilizat pe scară largă în:

• Clădiri comerciale
• Spitale și școli
• Instalatii industriale
• Sisteme de energie regenerabilă (solar/eolian)
• Centre de date și sisteme de metrou

Designul său sigur și fiabil îl face preferatulTransformator trifazic de interiorîn orașele moderne.





Ca experiențăproducatori de transformatoare tip uscat din rasina turnata, GNEE oferă:

• Linii de producție avansate și control strict al calității
• Personalizare OEM și ODM
• Experiență globală de export
• Livrare rapidă și suport profesional

Ne angajăm să oferim-calitate înaltătransformatoare din rasina turnata uscatacare respectă standardele internaționale.





ÎnțelegereaStructura și componentele transformatorului de tip uscat din rășină turnată de 1000 kVAvă ajută să luați decizii informate de cumpărare pentru o distribuție sigură și eficientă a energiei. De la miez și înfășurări până la sisteme de izolație și răcire, fiecare parte a atransformator tip rasina turnataeste proiectat pentru performanță și durabilitate.

Solicitați O Cotație



👉 Caut un de încredereTransformator de putere din rășină turnatăfurnizor? Contactați GNEE astăzi pentru a obține o soluție personalizată și o ofertă competitivă pentru următorul dvs. proiect!



Ce defecte comune de calitate apar în timpul producției de 1000kVAtransformator tip uscat din rasina turnata?

Defectele obișnuite includ fisuri epoxidice, bule, descărcare parțială mare, înfășurare neuniformă, miez slăbit și creșterea peste-temperaturii. Acestea sunt cauzate în principal de turnarea slabă în vid, de întărire insuficientă sau de materii prime necalificate. Transformatoarele noastre epoxidice turnate uscate adoptă turnarea sub vid pentru a asigura lipsa fisurilor, descărcarea parțială scăzută și performanța stabilă.



De ce unele transformatoare de tip uscat de 1000 kVA au pierderi de sarcină și zgomot ridicate?

Pierderi mari și zgomot rezultă din -foaia de oțel siliconic de calitate scăzută, laminarea necorespunzătoare a miezului, prindere slabă sau tensiune neuniformă a înfășurării. Folosim oțel siliciu orientat-de înaltă calitate-laminat la rece-oțel siliconic și ansamblu de precizie pentru a controla pierderile și zgomotul conform standardelor IEC.



Ce daune pot apărea în timpul transportului unui transformator de tip uscat de 1000 kVA?

Vibrațiile și coliziunile pot cauza elemente de fixare slăbite, deplasarea miezului, deformarea înfășurării sau deteriorarea suprafeței epoxidice. Folosim o bază fixă ​​de expediere, ambalare generală și teste înainte de-livrare pentru a asigura transportul în siguranță.



Transformatorul de tip uscat din rășină turnată de 1000 kVA poate fi amplasat orizontal în timpul transportului?

Nu. Amplasarea orizontală poate deteriora izolația înfășurării și structura interioară. Trebuie să fie transportat pe verticală, cu semne clare de ridicare și verticală.



Care sunt cerințele cheie de instalare pentru transformatorul de tip uscat de 1000 kVA?

Are nevoie de o fundație de beton plană, fermă, spațiu suficient de ventilație, distanță sigură față de pereți și bariere. Instalarea defectuoasă va duce la vibrații, zgomot și supraîncălzire.



Se poate instala direct transformatorul de tip epoxidic turnat uscat de 1000 kVA în exterior?

Transformatorul standard de tip uscat din rășină turnată este pentru utilizare în interior. Instalarea în exterior necesită o carcasă IP54/IP56 pentru rezistență la ploaie, protecție solară și ventilație.



De ce scade rezistența de izolație după instalare?

Umiditatea, praful, umiditatea ridicată și suprafața murdară sunt principalele cauze. Curățarea și uscarea regulată pot restabili performanța izolației.



Care este creșterea normală a temperaturii pentru transformatorul de tip uscat din rășină turnată de 1000 kVA?

Pentru izolația de clasă F, creșterea medie a temperaturii înfășurării este Mai mică sau egală cu 100K, temperatură-punctului fierbinte Mai mică sau egală cu 155 de grade . Supraîncărcarea, ventilația slabă și praful vor cauza o temperatură ridicată anormală.



Ce cauzează zgomotul anormal în timpul funcționării unui transformator de tip uscat de 1000 kVA?

Miez liber, sarcină dezechilibrată, fluctuație de tensiune, armonici, fundație neuniformă sau slăbire internă după transport.
