Optimizarea performanței sistemului de răcire pentru transformatoare de putere cu ulei de 750 kVA

În sistemele de distribuție a energiei electrice,Transformator de putere cu ulei de 750 kVAse bazează foarte mult pe sistemul său de răcire pentru a asigura o funcționare stabilă, o durată lungă de viață și o eficiență ridicată.



În calitate de producător profesionist de transformatoare,GNEE Electricoferă soluții avansate de optimizare a răcirii pentru aplicații industriale și de utilități globale. Cu o experiență vastă în inginerie și un control strict al calității, ajutăm clienții să maximizeze performanța transformatorului, reducând în același timp riscurile operaționale.



TheTransformator de putere cu ulei de 750 kVAfuncționează în condiții variate de încărcare și mediu, ceea ce face ca disiparea eficientă a căldurii să fie critică. Optimizarea sistemului de răcire nu numai că îmbunătățește performanța, ci și previne supraîncălzirea, îmbătrânirea izolației și defecțiunile neașteptate-preocupările cheie pentru proprietarii de proiecte și echipele de întreținere.

Obțineți cotația de proiect





De ce este importantă optimizarea răcirii pentru transformatorul de putere umplut cu ulei de 750 kVA



TheSistem de răcire a transformatorului de putere cu ulei de 750 kVAjoacă un rol vital în menținerea temperaturii interne în limite de siguranță. În timpul funcționării, pierderile electrice în miez și înfășurări generează căldură. Fără o răcire eficientă, creșterea excesivă a temperaturii poate duce la:

• Degradarea izolației și durata de viață redusă
• Risc crescut de defecțiuni și opriri
• Eficiență redusă și pierderi mai mari de energie
• Potențiale pericole pentru siguranță

Prin optimizarea sistemului de răcire, operatorii pot îmbunătăți semnificativ fiabilitatea și performanța transformatorului.



Mecanismul de disipare a căldurii al transformatorului de putere umplut cu ulei de 750 kVA

Procesul de răcire în aTransformator de putere cu ulei de 750 kVAimplica:

• Circulația uleiului: Uleiul încălzit se ridică și uleiul mai rece se scufundă, formând convecție naturală
• Transfer de căldură: Căldura este transferată de la ulei la pereții rezervorului și la calorifere
• Răcire cu aer: Aerul exterior elimină căldura de pe suprafețele radiatorului

Acest ciclu continuu asigură că componentele interne rămân în limitele de temperatură sigure chiar și în condiții de încărcare maximă.

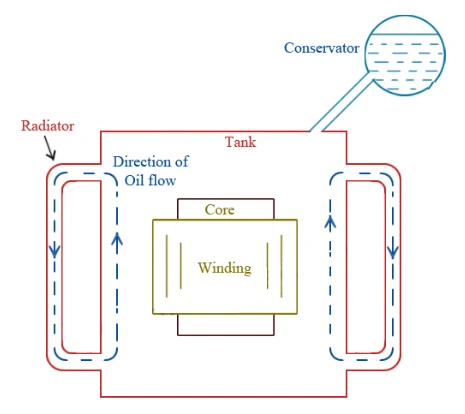

Diagrama sistemului de răcire – „Circulația uleiului și schimbul de căldură la radiator”





ONAN Răcire în transformator de putere umplut cu ulei de 750 kVA

Cea mai comună metodă pentru aSistem de răcire a transformatorului de putere cu ulei de 750 kVAesteONAN (ulei natural aer natural):

• Circulatie naturala a uleiului fara pompe
• Căldura disipată prin calorifere
• Răcirea aerului prin convecție naturală



Avantaje:

• Structură simplă
• Întreținere redusă
• Fiabilitate ridicată

Această metodă este ideală pentru majoritatea aplicațiilor standard de distribuție.



Opțiuni de răcire îmbunătățite pentru transformatorul de putere umplut cu ulei de 750 kVA

Pentru cerințe de performanță mai ridicate, soluțiile îmbunătățite de răcire includ:

• ONAF (Oil Natural Air Forced): Folosește ventilatoare pentru a îmbunătăți disiparea căldurii
• OFAF (Oil Forced Air Forced): Combină pompele de ulei și ventilatoarele pentru o eficiență maximă de răcire
• Optimizarea radiatorului: Suprafață crescută pentru un schimb mai bun de căldură

Aceste opțiuni sunt potrivite pentru medii cu-încărcare ridicată sau cu temperatură ridicată-.

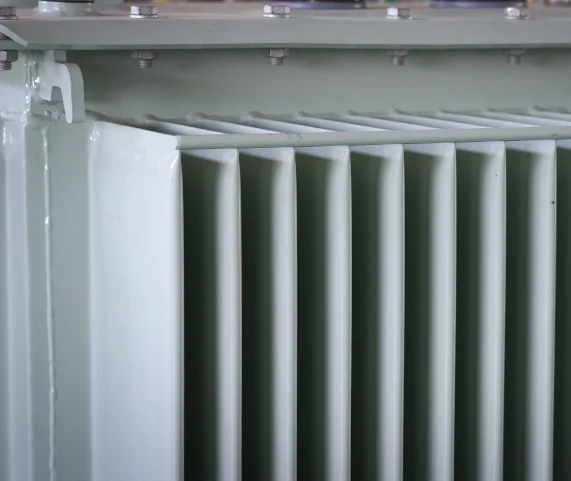

Sistem de radiator transformator – „Sistem de răcire cu aer forțat”





Optimizarea proiectării sistemului de răcire cu transformator de putere umplut cu ulei de 750 kVA



EficientOptimizarea sistemului de răcire a transformatorului de putere cu ulei de 750 kVAîncepe în faza de proiectare:

• Aspect optimizat al radiatorului: Îmbunătățește fluxul de aer și disiparea căldurii
• Ulei de-transformator de înaltă calitate: Conductivitate termică și izolație mai bune
• Materiale de bază avansate: Reduceți generarea de căldură la sursă
• Design structural compact: Îmbunătățește eficiența circulației uleiului

La GNEE, fiecare transformator este proiectat pe baza sarcinii-specifice ale proiectului și a condițiilor de mediu.



Optimizare operațională și întreținere

Operarea și întreținerea corespunzătoare sunt esențiale pentru menținerea performanței de răcire:

• Testare regulată a uleiului: Asigură calitatea uleiului și previne contaminarea
• Curățarea radiatoarelor: Îndepărtează praful și îmbunătățește schimbul de căldură
• Monitorizarea temperaturii: Folosiți senzori pentru date-în timp real
• Managementul încărcăturii: Evitați condițiile de supraîncărcare prelungită

Aceste practici prelungesc semnificativ durata de viață aTransformator de putere cu ulei de 750 kVA.





Condițiile de mediu și impactul lor



TheSistem de răcire a transformatorului de putere cu ulei de 750 kVAeste influențată de factori de mediu:

• Temperatura ambiantă: Temperaturile ridicate reduc randamentul de racire
• Altitudine: Densitatea mai mică a aerului afectează disiparea căldurii
• Praf și poluare: Blocați suprafețele radiatorului și fluxul de aer
• Umiditate: Poate afecta performanța izolației

Înțelegerea acestor factori ajută la selectarea configurației potrivite de răcire.



Soluții personalizate pentru medii dure

GNEE oferă soluții personalizate de răcire pentru condiții dificile:

• Acoperiri anti-corozive pentru zonele de coastă
• Designuri rezistente la-temperaturi ridicate pentru proiectele din Orientul Mijlociu
• Structuri de radiatoare rezistente la praf-pentru medii miniere
• Sisteme inteligente de monitorizare pentru operare de la distanță



Transformator în mediu dur – „Instalație deșert sau industrială”





Răcire-Tabelul de specificații asociat

Parametru	Valoare / Descriere
Capacitate nominală	750 kVA
Metoda de răcire	ONAN / Opțional ONAF
Creșterea temperaturii	Mai mic sau egal cu 60/65 K
Volumul uleiului	Aproximativ. 400–600 de litri
Tip radiator	Aripioare ondulate / radiatoare panou
Temperatura ambiantă	-25 grade până la +40 grade (standard)
Capacitate de suprasarcină	Până la 120% (-pe termen scurt)
Clasa termica	Clasa A
Opțiuni de monitorizare	Indicator temperatură ulei, senzor temperatură înfășurare
Tipul de ulei	Ulei mineral / FR3 (opțional)



Discutați cu inginerul nostru



Expertiză în inginerie și experiență globală în proiect

GNEE Electric oferă soluții-de vârf pentruOptimizarea sistemului de răcire a transformatorului de putere cu ulei de 750 kVA:

• Proiectare și simulare termică avansată
• Testare strictă din fabrică pentru creșterea temperaturii
• Soluții personalizate de răcire pentru diferite climate
• Performanță dovedită în proiecte globale

Am furnizat cu succes transformatoare în regiunile cu temperatură înaltă-, asigurând o funcționare stabilă în condiții extreme.





TheTransformator de putere cu ulei de 750 kVAdepinde de un sistem de răcire eficient pentru a obține performanță, fiabilitate și longevitate optime. Prin implementarea strategiilor avansate de proiectare și a practicilor de întreținere adecvate, puteți îmbunătăți semnificativ eficiența operațională și puteți reduce costurile-pe termen lung.

Solicitați O Cotație



Doriți să îmbunătățiți performanța de răcire a transformatorului dumneavoastră de putere cu ulei de 750 kVA?Contactați GNEE Electric astăzi pentru soluții personalizate, asistență de specialitate și prețuri competitive-asigurați-vă că sistemul dvs. de alimentare funcționează mai rece, mai sigur și mai lung!
