Diferența de clasă termică B / F / H pentru înfășurările transformatoarelor de tip uscat

La proiectarea sau achiziționarea de echipamente electrice, înțelegereaclasa termica B/F/H diferenta pttransformator de tip uscatînfăşurărieste esențială pentru asigurarea fiabilității și siguranței sistemului. Clasa termică, sau clasa de izolație, dictează temperatura maximă pe care sistemul de izolație al transformatorului poate rezista înainte ca durata sa de viață să înceapă să se degradeze rapid. Selectarea clasei termice greșite pentru dvstransformator de tip uscat{0}poate duce la defecțiuni premature, pericole de incendiu și timpi de nefuncționare costisitoare.



Ca premierproducatori de transformatoare tip uscat din rasina turnatași furnizor global,GNEEare peste 18 ani de experiență în producerea de-performanță ridicatătransformator de tip uscat-trifazic-unitati. Operăm o unitate de producție de-clasă mondială, echipată cu tehnologie de bobinare de precizie și turnare în vid.



Fie că aveți nevoie de untransformator trifazat de interiorpentru un zgârie-nori comercial sau un accidentattransformator de distribuție din rășină turnatăpentru uz industrial, GNEE oferă soluții directe-fabrică, adaptate cerințelor dumneavoastră termice specifice.





Thediferență de clasă termică B / F / H pentru înfășurările transformatoarelor de tip uscateste definită în primul rând de standardele internaționale (IEC 60085 și NEMA). Aceste clase reprezintă „rezistența termică” a materialelor utilizate întransformator cu miez uscat, cum ar fi rășina, benzile și acoperirile de sârmă.



• Clasa B:Permite o temperatură maximă de funcționare de130 de grade. Este standardul tradițional, dar este din ce în ce mai rar în unitățile moderne-de înaltă performanță.
• Clasa F:Permite o temperatură maximă de funcționare de155 de grade. Acesta este în prezent standardul industriei pentru atransformator trifazat din rășină turnată.
• Clasa H:Permite o temperatură maximă de funcționare de180 de grade. Această clasă este rezervată pentru mediile cu cerere mare-în care spațiul este limitat și generarea de căldură este mare.



Pentru atransformator tip bobină turnată uscată, sistemul de izolație trebuie să poată face față nu doar temperaturii ambiante, ci și creșterii temperaturii cauzate de rezistența electrică (pierderi de sarcină).

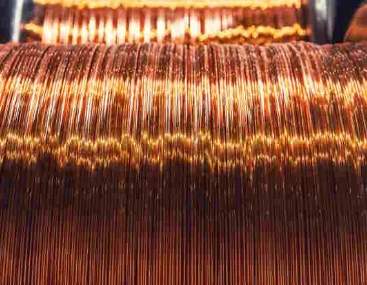

O imagine de aproape-plan cu înfășurări de-cupru de înaltă calitate





Pentru a înțelege cu adevăratdiferență de clasă termică B / F / H pentru înfășurările transformatoarelor de tip uscat, trebuie să ne uităm la modul în care se calculează „Creșterea temperaturii”. Temperatura totală a atransformator de putere din rasina turnataeste suma temperaturii ambientale (de obicei presupusă la 40 de grade), creșterea admisibilă a temperaturii și o marjă de siguranță pentru „punctul fierbinte”.



Într-otransformator de tip uscat-trifazic-, Clasa F este foarte favorizată deoarece oferă un echilibru perfect între cost și durabilitate. O unitate de clasă F permite o creștere a temperaturii de 100K (Kelvin). Dacă mediul este excepțional de cald sau dacătransformator de distribuție uscatătrebuie să facă față supraîncărcărilor frecvente, trecerea la clasa H este o investiție mai sigură. Acest spațiu termic suplimentar împiedică izolația să devină casantă în timp, ceea ce este o cauză comună a scurtcircuitelor în inferioară.transformatoare din rasina turnata uscata.





Mai jos este un tabel de comparație detaliat pentru a vă ajuta să vizualizațidiferență de clasă termică B / F / H pentru înfășurările transformatoarelor de tip uscatpe baza condițiilor standard de funcționare (presupunând o temperatură ambientală de 40 de grade).



Clasa de izolare	Max. Temperatura totală	Temp. admisibilă. Creştere	Marja punct fierbinte	Aplicație tipică
Clasa B	130 de grade	80K	10 grade	Unități mici, mai vechi de -joasă tensiune
Clasa F	155 de grade	100K	15 grade	Standardtransformator tip rasina turnata
Clasa H	180 de grade	125K	15 grade	-Încărcare maretransformator trifazat de interior
Clasa C	220 de grade +	150K+	30 de grade	Exploatare/tracțiune specializată la -înaltă temperatură





Pe piata actuala,diferența dintre clasa termică B / F / H pentru înfășurările transformatoarelor de tip uscatse traduce adesea prin dimensiunea fizică și eficiența unității. Otransformator de tip uscat cu pierderi reduseUtilizarea izolației din clasa H poate fi proiectată mai compact, deoarece materialele pot gestiona în siguranță densități de căldură mai mari.



În plus, GNEEtransformator de putere din rasina turnatamodelele utilizează rășini epoxidice avansate care sunt formulate special pentru conformitatea cu Clasele F și H. Aceste rășini oferă:

• Ignifugare:Proprietăți de auto-stingere care sunt vitale pentrutransformator trifazat de interiorinstalatii.
• Rezistenta la umiditate:Rășina turnată încapsulează înfășurările, făcându-l superioară unităților deschise-clasa B ventilate în condiții umede.
• Rezistenta mecanica:Clasele termice ridicate implică adesea rășini mai dure care rezistă la fisurare în timpul ciclurilor de dilatare și contracție termică aletransformator trifazat din rășină turnată.







„Regula lui 10” în inginerie electrică prevede că pentru fiecare creștere cu 10 grade peste limita termică nominală, durata de viață a izolației se reduce la jumătate. Acest lucru evidențiază de cediferență de clasă termică B / F / H pentru înfășurările transformatoarelor de tip uscateste atât de critic pentru rentabilitatea investiției dvs.



Prin alegerea unuitransformator de distribuție din rășină turnatăcu o clasă termică mai mare (cum ar fi clasa H), dar operând la temperaturi de clasă F, creați un tampon de siguranță masiv. Aceasta este o strategie comună folosită de inginerii GNEE pentru a oferi clienților noștri soluții „Ultra-fiabile”.



Ca liderproducatori de transformatoare tip uscat din rasina turnata, ne asigurăm că noastretransformatoare din rasina turnata uscatasunt testate în condiții de-încărcare completă pentru a verifica dacă creșterea temperaturii se menține bine în limitele clasei termice desemnate.





Unde vă instalațitransformator trifazat de interiordictează ce clasă termică ar trebui să selectați:

• Clădiri comerciale:Clasa F este de obicei suficientă și cea mai{0}}eficientă din punct de vedere al costurilor pentru sarcinile HVAC și de iluminat.
• Centre de date și spitale:Clasa H este recomandată din cauza naturii critice a sarcinii și a potențialului de încălzire-indusă armonică întransformator tip bobină turnată uscată.
• Energie regenerabilă (solară/eoliană):Adesea necesită clasa H sau mai mare pentru a face față sarcinilor fluctuante și căldurii ambientale găsite în camerele cu invertoare.



GNEEtransformator de tip uscat cu pierderi redusegama este concepută pentru a depăși aceste cerințe, oferindu-vă atransformator cu miez uscatcare rămâne rece sub presiune.



Un rând de transformatoare finite în depozitul GNEE





Alegerea GNEE înseamnă colaborarea cu un producător care acordă prioritate transparenței tehnice. Nu vindem doar untransformator de distribuție uscată; oferim o soluție complet proiectată. Noastretransformator tip rasina turnatalinia de producție urmează standardele ISO 9001 și fiecare unitate este supusă unor teste de rutină riguroase, inclusiv teste de descărcare parțială și teste de creștere a temperaturii, pentru a-și dovedi integritatea clasei termice.



Când comparidiferență de clasă termică B / F / H pentru înfășurările transformatoarelor de tip uscat, veți descoperi că angajamentul GNEE de a folosi materiale superioare de clasă F și H asigură că proiectul dumneavoastră îndeplinește cele mai înalte standarde globale de siguranță și eficiență energetică.





Înțelegereadiferență de clasă termică B / F / H pentru înfășurările transformatoarelor de tip uscateste cheia pentru a lua o decizie inteligentă de achiziție. Indiferent dacă aveți nevoie de fiabilitatea standard a clasei F sau de performanța-pentru sarcini grele a clasei H, selectarea clasei de izolație potrivită vă asigurătransformator de tip uscat{0}va funcționa în siguranță timp de decenii.
