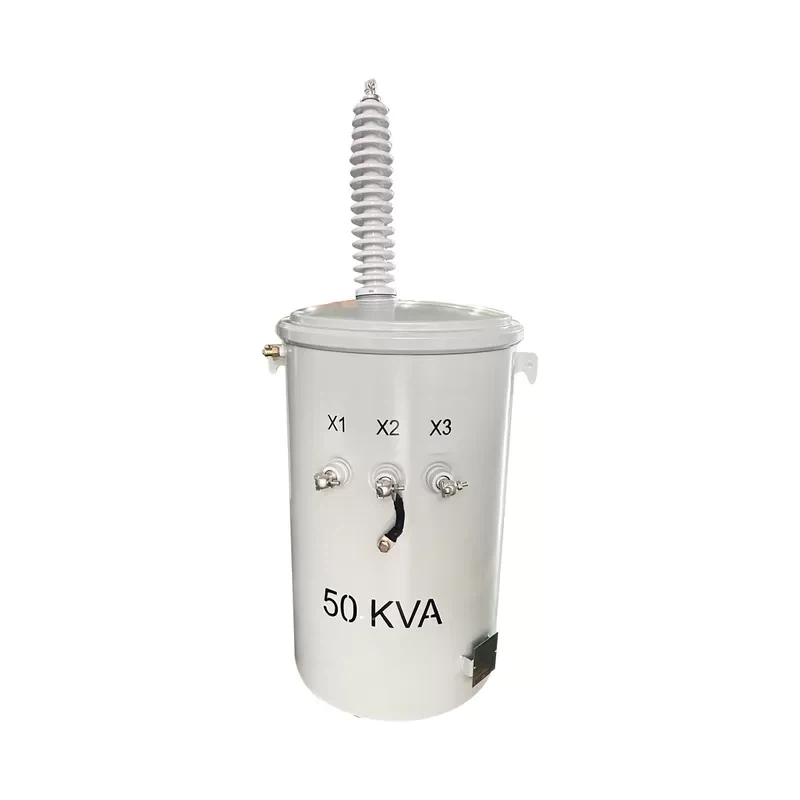

50 kVA Transformator montat pe stâlp deasupra

Evaluări de tensiune primară: 34.5-19.92/13.8-7.957/13.2-7.62/12.47-7.2 sau altele

Evaluări de tensiune secundară: 120-240/240-480/347/600v sau altele . v . interval de atingere: ± 2x2,5% sau altele

Tip: TypeThis Type / CSP convențional este un dispozitiv cleetric care primește o putere de curent alternativă monofazată ca ieșiri AC .}

Transformatoarele monofazate montate pe poli sunt mai mici datorită nevoilor variate de distribuție a puterii și caracteristicilor de încărcare în comparație cu transformatoarele trifazate . dimensiunea este influențată de capacitate și pierderi, cu transformatoare cu capacitate mai mare care necesită dimensiuni mai mari pentru a găzdui componente și mecanisme de răcire . minimizând pierderi pentru transmisia de putere eficientă, afectează dimensiunea fizică {}} Mărimea transformatorului este determinată de configurația fazei, capacitatea de putere, cerințele de eficiență și pierderile asociate . acești factori modelează proiectarea optimă pentru a asigura o distribuție fiabilă a puterii .

Transformatoarele monofazate montate pe stâlp variază ca mărime în funcție de capacitatea de putere, de obicei variind de la 10 kVA la 333 kVA . dimensiunile fizice sunt influențate de factori precum tipul de izolație, metoda de răcire și cerințele specifice de proiectare .

Caracteristică standard

• Ridicarea lagurilor
• Tampoane de montare cu săgeți
• Porțelan de vot ridicat de acoperire montat
• Bucșă (e) cu terminal de ochi
• Bucuri de joasă tensiune cu bordele de ochi
• Curea de împământare enutră de joasă tensiune (nu este prezentată) (10-50 kVA clasa B -2 și B -3 doar)
• ANSI Suport Lugs (suporturi cu umeraș) cu plăcuță de identificare inscripționată cu laser pe suportul inferior
• Acoperire izolată din poliester
• Ansamblu de acoperire de auto-inventare și de refacere
• Centralline Core/Bobs Ansambl Suport de asistență
• Plumburi de joasă tensiune
• Dop de umplere a uleiului cu curea de cap de acoperire
• Tampon la sol
• Caracteristicile suplimentare sunt standard pentru unitățile CSP de tip auto -protejat
• Legătură de protecție primară (montată în bucșă de înaltă tensiune)
• Surge Seren
• Întrerupător secundar
• Mânerul de funcționare de întrerupător secundar cu resetare de suprasarcină de urgență și lumină de semnal de suprasarcină

Single-phase transformers have great advantages as distribution transformers. The characte ristics of the transformer are that it adopts the hanging installation method on the column, the volume is small,the capital construction investment is small, and the reduction of the low-voltage power supply radius can reduce the loss of the low-voltage line by more than 60%. The transformer adopts a fully sealed structure, with strong overload capacity și fiabilitate ridicată în funcționare continuă . întreținere simplă și viață lungă de serviciu .

1. Proiectare circuit magnetic
Forma, dimensiunea, histerezisul și pierderea curentelor de la miez de fier sunt factori importanți de luat în considerare . Proiectarea corectă a circuitului magnetic poate duce la o transmisie de energie eficientă și la pierderea redusă .

2. design de șerpuire
Factori, cum ar fi numărul de viraje, material de sârmă, izolație cu intermediar și metoda de cablare ar trebui luate în considerare în timpul procesului de proiectare . prin implementarea unui design de înfășurare bine planificat, transformatorul poate obține o capacitate mai mare de încărcare și fiabilitate .}}

3. Selectarea materialelor de izolare
Alegerea materialelor de izolare potrivite este esențială pentru a asigura siguranța și longevitatea . Este esențial să optezi pentru materiale izolante care oferă performanțe excelente de izolare, rezistență la temperatură ridicată, rezistență la defalcare a arcului și rezistență la umiditate .

4. umplutură de ulei de vid
Single-phase pole-mounted transformers typically utilize a vacuum oil filling method. This involves treating the transformer chips with a vacuum, injecting insulating oil, eliminating air bubbles, and sealing the transformers. The vacuum oiling process is beneficial as it enhances the insulation performance and thermal stability of the transformer, leading to prolonged service Viața .

5. Tratament termic
Proprietățile și rezistența mecanică ale transformatoarelor pot fi îmbunătățite prin tratamentul termic . Acest proces modifică structura organizațională a materialului, stimulând duritatea și rezistența la uzură, reducând în același timp stresul și deformarea .

1. Gnee 13.8 kV 50 kVA Transformator montat pe pole pentru Guyana

50-13.8/0.12-0.24 kv, un transformator montat pe pol de 50 kVA, cu o capacitate de 50kva, funcționează la 13 . 8 kV pe partea primară și oferă 120/240V pe partea secundară . Transformerul prezintă două tensiuni de voltaj, de înaltă calitate, pentru a face față de două voltaje.

These 57 units of 13.8kV 50kVA single-phase transformers were purchased by a utility customer in Guyana. GNEE Transformer assures top-notch quality and reliability in every unit. The transformers are designed to meet the unique requirements of the Guyanese power distribution network, ensuring efficient and consistent power supply. With a strong commitment Spre satisfacția clienților, Gnee Transformer oferă produse superioare și servicii excelente pentru a răspunde nevoilor utilității din Guyana.

2. Gnee 14.4 kV 50 kVA Transformator cu o singură fază pentruVenezuela

Transformatorul monofazat de 50 kVA este un tip convențional . a fost achiziționat de Venezuela Electric Wholesale, un total de 21 de unități sunt stocate în depozit ca depozit local .

‌50-14.4/0.12-0.24‌ este un ‌Transformator monofazat de 50 kVA‌ cu următoarele specificații:

‌Tensiune înaltă:‌ 24.940V / 14.400V (rating dublu-tensiune)

‌Tensiune joasă:‌ 120V / 240V

‌Configurare bucșă:‌ 1 HV Bushing

‌Material șerpuitor:‌ înfășurări de aluminiu

‌Respectarea standardelor:‌ CSA C2.1 și CSA 802.1 Cerințe de eficiență

‌Frecvenţă:60 Hz

‌Sistem de răcire:‌ onan (ulei natural natural)

‌Clasa de izolare:‌ Clasa A.

3. Gnee 16/27.6kV 50 kVA Transformator de o singură fază pentru Canada

{50-16-27.6 kv/347 (600y) V este un transformator unic de 50 kVA monofazat, montat pe pol, proiectat personalizat pentru aplicații speciale . Această dublă tensiune de 50KVA o singură fază transformatoare a capacităților unice de a răspunde nevoilor electrice specializate în regiune, asigurând o sursă de putere de încredere și care îndeplinesc cele mai mari industrie de standards .} sursă de putere de încredere și care îndeplinește cea mai mare industrie a nevoilor electrice de specialitate în regiune, asigurând o sursă de putere de încredere și care îndeplinește creșterea celor mai mari industrie a nevoilor electrice din regiune, asigurând o sursă de putere de încredere și care îndeplinesc o mare parte din industria de susținere a nevoilor electrice de specialitate în regiune

• Funcționând la niveluri de înaltă tensiune de 16kV și 27 . 6kV, oferă o tensiune joasă la 347 (600y) v.
• Transformatorul oferă două opțiuni de înaltă tensiune: 16, 000 v și 27.600V, ceea ce îl face versatil pentru diverse scenarii de distribuție a puterii .
• Dispune de o bucșă de înaltă tensiune, două bucșe de joasă tensiune și un comutator de tensiune dublă pentru o selecție ușoară de tensiune .

4. Gnee 2.4kV 50 kVA Transformator cu o singură fază pentru distribuitorul de transformare canadian

Un distribuitor de transformare canadian a achiziționat 16 seturi ale acestor transformări monofazate de 50 kVA din Gnee Transformer .

{50-2.4 kv/120 (240) v este un transformator montat pe pol de 50 kVA, o singură fază, cu o tensiune de înaltă calitate de 2 . 4 kV și 120V de joasă tensiune, special personalizat pentru un client canadian . Fiecare transformator este echipat cu un bushing de înaltă calitate și trei bushing-uri de înaltă calitate.
