Componentele principale și structura unui transformator cu scufundare în ulei de 750 kVA

Înțelegerea arhitecturii interne a echipamentului dvs. electric este primul pas către asigurarea fiabilității rețelei-pe termen lung.



LaGNEE, suntem un premier mondialTransformator immers în ulei de 750 kVAproducător și furnizor, dedicat furnizării de soluții energetice de înaltă{0}}performanță pentru sectoarele industriale și de utilități.



Cu peste 18 ani de excelență în inginerie, fabrica noastră produce transformatoare care aderă la cele mai stricte standarde internaționale (IEC, IEEE și ANSI).



Acest ghid oferă o defalcare științifică aTransformator immers în ulei de 750 kVAstructura, ajutând specialiștii în achiziții și inginerii să ia decizii informate cu privire la nevoile lor de distribuție a energiei.





Eficiența unui transformator este determinată în primul rând de inima sa electromagnetică. Într-oTransformator immers în ulei de 750 kVA, miezul și înfășurările funcționează în tandem pentru a facilita transformarea tensiunii cu pierderi minime de energie.



Miez magnetic de-permeabilitate ridicată

GNEE utilizează oțel siliciu de-calitate,-laminat la rece-orientat (CRGO) siliciu pentru miez. Miezul este construit utilizând o metodă de stivuire cu mai multe-etapte „lap-joint”, care reduce semnificativ pierderile fără-sarcină și nivelurile de zgomot. Miezul este, de asemenea, tratat cu un strat special de izolare pentru a preveni circulația curenților turbionari, asigurândTransformator immers în ulei de 750 kVArămâne rece și eficientă sub sarcină continuă.



Înfășurări de precizie din cupru sau aluminiu

Înfășurările sunt „mușchii” transformatorului. Pentru noiTransformator immers în ulei de 750 kVAmodele, folosim cupru electrolitic de{0}}puritate ridicată sau aluminiu-de calitate superioară. Fiecare strat este separat de hârtie izolatoare de-densitate mare care a fost uscată-la vid pentru a asigura rezistența dielectrică maximă. Structura de înfășurare este proiectată pentru a rezista la dilatarea termică și la solicitările mecanice ale evenimentelor de scurt-circuit.

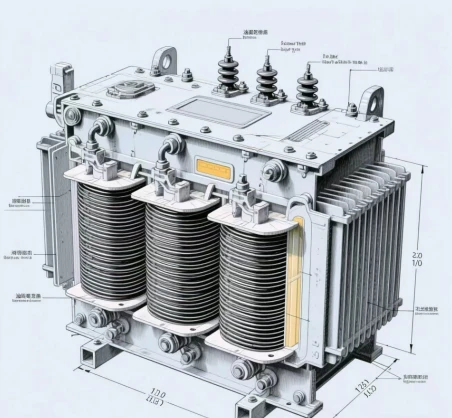

O vedere internă detaliată a miezului și ansamblului de înfășurare al transformatorului immers în ulei de 750 kVA





Integritatea structurală și eficiența de răcire a aTransformator immers în ulei de 750 kVAsunt cele care îi definesc durata de viață. Deoarece aceste unități funcționează adesea în medii exterioare dure, rezervorul trebuie să fie atât robust, cât și conductiv termic.



Pereți și radiatoare ondulate ale rezervorului

Disiparea căldurii într-o unitate-umplută cu ulei se realizează prin convecție naturală (ONAN). Pereții rezervorului unui GNEETransformator immers în ulei de 750 kVAsunt proiectate cu aripioare ondulate sau radiatoare detașabile. Acest lucru mărește suprafața expusă la aer, permițând uleiului de transformator să se răcească rapid pe măsură ce circulă. Rezervoarele noastre sunt fabricate din plăci de-oțel de înaltă rezistență, care sunt împușcate-și acoperite cu pulbere-pentru a preveni coroziunea în zonele umede sau de coastă.



Proces de umplere cu ulei în vid

Pentru a se asigura că uleiul de izolație funcționează la maxim, GNEE folosește un proces strict de umplere cu vid-. Îndepărtând tot aerul și umezeala din rezervor înainte de etanșare, prevenim oxidarea uleiului de transformator. Această atenție meticuloasă acordatăTransformator immers în ulei de 750 kVAstructura garantează o durată de viață care depășește adesea 25 de ani.





A Transformator immers în ulei de 750 kVAeste echipat cu mai multe componente externe critice care facilitează conectarea și protejează utilajul intern de defecțiuni.



Bucșe de înaltă și joasă tensiune:Aceste izolatoare din porțelan sau rășină permit cablurilor electrice să intre în rezervor fără împământare. GNEE se asigură că toate bucșele noastreTransformator immers în ulei de 750 kVAsunt testate pentru distanța de curgere și rezistența la flashover.



Atingeți Schimbător:Pentru a ajusta fluctuațiile tensiunii de la utilitate, un comutator de reglaj în afara circuitului cu 5-poziții sau cu 7 poziții este standard. Acest lucru permite operatorului să mențină o tensiune secundară stabilă (de exemplu, 400V) chiar dacă tensiunea de intrare variază.



Rezervor conservator și ventilator cu gel de silice:Pentru unitățile mai mari, un rezervor de conservare permite uleiului să se extindă și să se contracte odată cu schimbările de temperatură. Respiratorul cu silicagel indeparteaza umezeala din aerul „inhalat” de transformator, pastrand uleiul uscat.

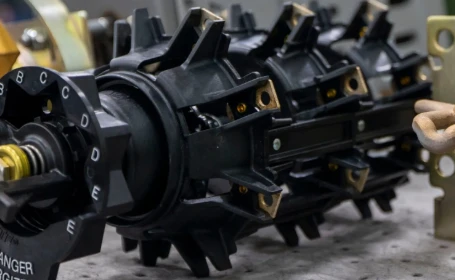

Comutatoare de transformator și robinete de reglare a tensiunii





Pentru a vă ajuta echipa de ingineri, am compilat parametrii structurali standard pentru noiTransformator immers în ulei de 750 kVA.

Componentă	Specificatii tehnice	Material/Tip
Putere nominală	750 kVA	Înfășurări din cupru/aluminiu
Material de bază	CRGO Silicon Steel	Grad de-permeabilitate ridicat
Tip de răcire	ONAN (ulei natural aer natural)	Rezervor ondulat / Radiator
Clasa de izolare	Clasa A	Ulei mineral de înaltă{0}rafinament
Grup de vectori	Dyn11 / Yyn0	Distribuție standard
Grad de protectie	IP55 / IP65	Etanșare împotriva intemperiilor-
Accesorii standard	Termometru, indicator de nivel de ulei, supapă de reducere a presiunii	Oțel inoxidabil / alamă
Atingeți Interval	±2 x 2.5%	Oprit-Circuit acţionat manual





Selectarea GNEE înseamnă un parteneriat cu un producător care acordă prioritate preciziei tehnice (EEAT). NoastreTransformator immers în ulei de 750 kVAstructura este rezultatul deceniilor de cercetare în știința materialelor și inginerie electrică.



Testare avansată:Fiecare unitate este supusă unui test de rutină (test de rezistență, raport, izolație și presiune) și poate fi supusă unor teste de tip, cum ar fi creșterea temperaturii și teste de impuls, la cerere.



Inginerie personalizată:Aveți nevoie de un aranjament specific de bucșe sau de un rezervor din oțel inoxidabil pentru o fabrică chimică? Inginerii noștri pot personalizaTransformator immers în ulei de 750 kVAstructura pentru a se potrivi amprentei dvs. unice.



Expertiza globala in export:Livram la nivel global cu ambalaj ranforsat care asigura ca transformatorul ajunge intact, indiferent de distanta.

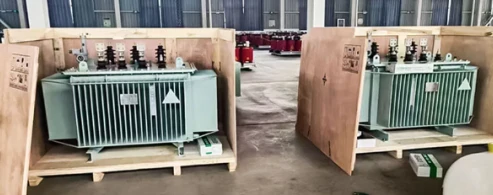

Un transformator completat de 750 kVA immers în ulei, care este amplasat într-o cutie de lemn-grea





Siguranța este împletită în însăși structura produselor noastre. Într-un GNEETransformator immers în ulei de 750 kVA, includem:

• Supape de reducere a presiunii:Pentru a evacua instantaneu presiunea internă în cazul unui arc intern.
• Releu Buchholz (Opțional):Pentru a detecta acumularea de gaz sau fluxul brusc de ulei, oferind o avertizare timpurie pentru defecțiuni interne.
• Indicatori de temperatura uleiului:Dispunând de contacte de alarmă și declanșare pentru a preveni deteriorarea termică în timpul supraîncărcărilor.





Integritatea structurală și calitatea componentelor aTransformator immers în ulei de 750 kVAnu sunt-negociabile pentru oricine caută o rețea de alimentare stabilă și eficientă. De la miezul CRGO de-nivel înalt până la rezervorul-rezistent la coroziune și bobinele-înfăşurate de precizie, GNEE asigură că fiecare componentă este construită pentru excelenţă. În calitate de producător de frunte, oferim nu doar un produs, ci și o soluție de alimentare cuprinzătoare susținută de asistență de specialitate și certificări internaționale.
