Transformator de putere immers în ulei-: structură de bază, funcții ale componentelor și soluții de încredere

Transformatoare de putere-immerse în uleisunt coloana vertebrală a rețelelor globale de energie, a centralelor de generare a energiei, a substațiilor industriale și a rețelelor de distribuție. Structura lor robustă,-testată în timp, asigură o conversie eficientă a tensiunii, o durată lungă de viață și o funcționare stabilă în diverse condiții climatice și de rețea.



La GNEE ELECTRIC, proiectăm transformatoare de înaltă{0}}performanță în ulei-cu componente proiectate-de precizie, care îndeplinesc standardele IEC, ANSI și internaționale pentru proiecte din Asia de Sud-Est, Orientul Mijlociu, Africa, Europa și America.



Acest ghid detaliază structura completă a transformatoarelor de putere-immerse în ulei, explică funcția fiecărei componente critice și evidențiază modul în care alegerile de proiectare ale GNEE oferă fiabilitate și eficiență superioară pentru proiectele dvs. energetice.

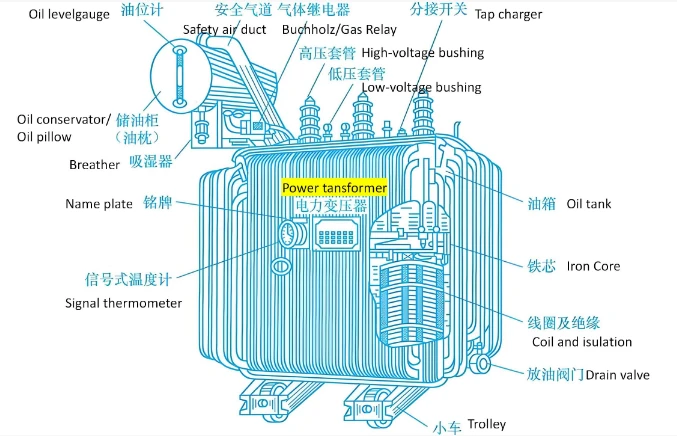

Un transformator de putere cu scufundare în ulei-este un sistem complet integrat, împărțit în 5 module funcționale de bază, fiecare cu componente specializate:



Modul	Componentele de bază	Funcția tastei
Partea activă (corpul principal)	Miez de fier, înfășurare, structură de izolație, cabluri, schimbător de robinete	„Inima” transformatorului, responsabilă pentru conversia energiei și reglarea tensiunii
Rezervor de ulei	Corpul rezervorului (capac, perete, bază), accesorii (supapă de scurgere a uleiului, supapă de eșantionare a uleiului, șurub de împământare, plăcuță de identificare)	Recipient etanș pentru ulei de transformator și părți active, asigurând protecție mecanică și izolație
Sistem de racire	Radiatoare, răcitoare	Disipați căldura generată în timpul funcționării, mențineți temperatura optimă de funcționare
Dispozitive de protecție	Conservator (pernă de ulei), indicator de nivel de ulei, ventilație de explozie (căi respiratorii de siguranță), respirație (absorbant de umiditate), termometru, purificator de ulei, releu Buchholz (releu de gaz)	Monitorizați, protejați și extindeți durata de viață a transformatorului, preveniți defecțiunile și deteriorarea
Dispozitiv de priză	Bucșe de-tensiune înaltă, bucșe de-tensiune scăzută	Izolați și conectați înfășurarea transformatorului la rețeaua de alimentare externă





Partea activă (corpul principal)



1. Miez de fier

Miezul de fier estecircuit magnetic și schelet mecanica transformatorului, fundamentul conversiei energiei.



• Material și design: Fabricat din foi de oțel siliconic cu permeabilitate înaltă-(0,3–0,5 mm grosime) acoperite cu vopsea izolatoare de 0,01–0,13 mm, laminate și fixate cu elemente de fixare din oțel. Oțelul siliconic are rezistivitate ridicată pentru a minimiza pierderea curenților turbionari.
• Funcții de bază:
• Circuit magnetic pentru transferul de energie: Transformă energia electrică din circuitul primar în energie magnetică, apoi înapoi în energie electrică în circuitul secundar, acționând ca mediu pentru transmiterea energiei.
• Scheletul mecanic: Susține și fixează înfășurările izolate de pe picioarele miezului, asigurând stabilitatea structurală.



Avantajul GNEE: Folosim oțel siliciu de calitate-înaltă,-cu pierderi reduse pentru a reduce pierderile fără-sarcină, pentru a îmbunătăți eficiența energetică și pentru a reduce costurile de operare-pe termen lung pentru clienți.



2. Înfășurare

Înfăşurarea estecircuit electrical transformatorului, realizat din conductori de-puritate ridicată din cupru sau aluminiu cu izolație multi-strat.

• Tipuri comune: Înfășurări intercalate (încrucișate), înfășurări concentrice etc., concepute pentru diferite niveluri de tensiune și cerințe de capacitate.
• Funcția de bază: transportă curent pentru a genera flux magnetic în miez și induce tensiune în înfășurarea secundară pentru a obține o creștere-scădere/coborare-de tensiune.



Avantajul GNEE: Transformatoarele noastre premium de înfășurare din cupru oferă o rezistență mai mică, mai puține pierderi de sarcină și o durabilitate mai mare decât alternativele din aluminiu, ideale pentru proiecte de înaltă-eficiență,-durată lungă.



3. Atingeți Schimbător

Schimbătorul de robinete estecomponenta de reglare a tensiuniial transformatorului, critic pentru funcționarea stabilă a rețelei.

• Tipuri: comutatoare fără-încărcare (în afara-circuit) (reglați tensiunea atunci când sunt-de sub tensiune, cost-eficiente pentru majoritatea substațiilor) și comutatoare-în sarcină (ajustați tensiunea fără întrerupere a alimentării, pentru scenarii stricte de stabilitate a tensiunii).
• Funcția de bază: Ajustează numărul de spire ale înfășurării pentru a modifica raportul de tensiune, compensând fluctuațiile de tensiune ale rețelei cauzate de modificările sarcinii, asigurând o tensiune de ieșire stabilă pentru utilizatorii finali.



Rezervor de ulei și sistem de izolare



4. Conservator (pernă cu ulei)

Conservatorul este un rezervor de stocare a uleiului etanș montat deasupra rezervorului principal al transformatorului, o componentă cheie pentru protecția uleiului.



Funcții de bază:

• Reglarea volumului de ulei: Compensează dilatarea și contracția uleiului de transformator cu schimbări de temperatură, asigurând că rezervorul principal este întotdeauna plin cu ulei, prevenind pătrunderea aerului și degradarea izolației.
• Reduce oxidarea uleiului și umiditatea: Minimizează zona de contact dintre ulei și aer, încetinind îmbătrânirea uleiului; uleiul de conservare are o temperatură mai scăzută decât rezervorul principal, reducând și mai mult oxidarea.
• Preveniți defectarea izolației: Evită expunerea miezului și înfășurărilor atunci când nivelul uleiului scade, menținând disiparea căldurii și performanța izolației.
• Tipuri comune: Tip ondulat, tip capsulă, tip diafragmă, cu tipuri de capsulă/diafragmă care oferă protecție superioară la umiditate și oxidare pentru medii dure.



Ulei pentru transformatoare

Uleiul izolator umple rezervorul, acționând atât ca izolație, cât și ca mediu de răcire: izolează înfășurarea de miez și rezervor, disipează căldura din partea activă și protejează componentele de umiditate și coroziune.



Dispozitive de protecție



5. Releu Buchholz (Releu de gaz)

Ştafeta Buchholz estedispozitiv primar de protecție a defecțiunilor internepentru transformatoare-immerse în ulei, instalate între rezervorul principal și conservator.

• Funcția de bază: Detectează gazul generat de defecțiuni interne (de exemplu, scurtcircuit, defectarea izolației, supraîncălzire). Declanșează o alarmă pentru defecțiuni minore și o declanșare pentru defecțiuni grave, prevenind defecțiunea catastrofală a transformatorului și incendiu.



6. Respirator (absorbant de umiditate)

Respiratorul este conectat la conservator, umplut cu desicant cu silicagel.

• Funcția de bază: Filtrează și usucă aerul care intră în conservator pe măsură ce uleiul se dilată/se contractă, împiedicând pătrunderea umezelii în uleiul transformatorului, ceea ce ar degrada izolația și ar cauza defecțiuni.



7. Purificator de ulei

Purificatorul de ulei este un dispozitiv de tratare a uleiului online sau offline.

• Funcția de bază: Îndepărtează umezeala, impuritățile și gazele din uleiul transformatorului, menținând performanța de izolare a uleiului, prelungind durata de viață a uleiului și reducând ratele de defecțiuni ale transformatorului.



8. Aerisire de explozie (cai respiratorii de siguranță)

Orificiul de evacuare a exploziei este un dispozitiv de reducere a presiunii montat pe capacul rezervorului transformatorului.

• Funcția de bază: eliberează gaz de înaltă presiune-generat de defecțiuni interne grave (de exemplu, descărcarea arcului electric) instantaneu, prevenind ruperea și explozia rezervorului, protejând personalul și echipamentul.



9. Termometru

Termometrul monitorizează temperatura superioară a uleiului și temperatura înfășurării transformatorului.

• Funcția de bază: Urmărește temperatura de funcționare în timp real, declanșează alarme pentru supraîncălzire și declanșează activarea sistemului de răcire, prevenind deteriorarea termică a transformatorului.



Sistem de racire



10. Radiatoare și 11. Răcitoare

Radiatoarele și răcitoarele sunt nucleul sistemului de răcire al transformatorului, esențiale pentru funcționarea stabilă pe termen lung-.

• Radiatoare: pentru transformatoare cu-auto-răcire cu ulei (ONAN), cel mai comun tip pentru unitățile de capacitate medie și mică. Acestea disipă căldura prin convecția naturală a uleiului și a aerului, întreținere redusă, fiabile.
• Racitoare: pentru transformatoare de-capacitate mare, inclusiv răcitoare cu ulei-imersat cu aer- (ONAF), răcite cu apă- (OFWF) și răcitoare cu circulație forțată a uleiului. Ele îmbunătățesc disiparea căldurii pentru transformatoarele mari din centralele electrice și proiectele de transmisie UHV.





Avantajul GNEE: personalizăm sistemele de răcire pentru diferite temperaturi ambientale (de exemplu, regiuni cu temperatură ridicată-din Orientul Mijlociu, regiuni reci din Europa de Nord) pentru a asigura performanțe optime pe tot parcursul anului-.



Dispozitiv de priză



12. Bucșe de-tensiune ridicată și de-tensiune scăzută

Bucșele sunt componentele izolate de conectare între înfășurarea transformatorului și linia de alimentare externă.



• Funcția de bază: Izolați cablurile înfășurării de înaltă{0}}tensiune/joasă-tensiune din rezervorul transformatorului împământat, în timp ce transportați curentul pentru a vă conecta la rețea. Bucșele de înaltă-tensiune sunt proiectate pentru niveluri de tensiune ultra{-(110kV, 220kV, 500kV etc.), cu izolație superioară și rezistență mecanică.





La GNEE ELECTRIC, proiectăm fiecare componentă a transformatoarelor noastre-immerse în ulei pentru fiabilitate, eficiență și adaptabilitate globală:

✅ Materiale premium: Oțel siliconic de calitate-înaltă cu pierderi reduse-, înfășurări de cupru de-puritate ridicată și ulei de transformator de-izolație ridicată, care îndeplinește IEC 60076 și standardele internaționale de eficiență energetică.

✅ Design personalizat: Adaptați nivelurile de tensiune (10kV–500kV), capacitatea (100kVA–360000kVA), metodele de răcire și dispozitivele de protecție pentru cerințele specifice ale proiectului dumneavoastră (de exemplu, deșert, climă de coastă, climă rece).

✅ Testare riguroasă: testare completă din fabrică (inclusiv creșterea temperaturii, izolație, scurt{0}}circuit și teste de relee de gaz) pentru a asigura conformitatea cu standardele globale de rețea.

✅ Asistență globală după-vânzare: Echipa tehnică profesionistă oferă îndrumări pentru instalare, instruire pentru întreținere și servicii post-vânzare 24/7, pentru proiecte din întreaga lume.





Performanța și durata de viață a unui transformator de putere-immers în ulei depind în totalitate de calitatea componentelor sale de bază și de integrarea sistemului. De la miezul de fier și înfășurarea (inima conversiei energiei) până la dispozitivele de protecție care asigură siguranță, fiecare parte joacă un rol de neînlocuit.
