Ce dimensiune de transformator pentru un cuptor cu inducție de 1 tonă este cel mai eficient din punct de vedere energetic?

Configurația transformatorului trebuie să urmeze principiul de bază:potrivirea puterii cu o marjă rezonabilă. Soluțiile standard recomandate sunt următoarele:



1. Potrivirea capacităților

Pentru un cuptor cu inducție de 1 tonă, sursa de alimentare cu frecvență medie este de obicei evaluată între600kW și 1000kW. Capacitatea transformatorului trebuie să includă o marjă de siguranță. Configurații recomandate:

• Configurație standard: 630kVA ~ 800kVA
• Configurație de înaltă eficiență: 1000kVA(pentru surse de înaltă putere sau aranjamente pentru cuptoare „unu-la-două”)



Baza de selecție:

Capacitatea transformatorului este în generalde 1,2 ori(pentru invertoare în serie) lade 1,4 ori(pentru invertoarele paralele) valoarea nominală a sursei de alimentare de frecvență medie. Această marjă găzduiește armonicile, curenții de aprindere și pierderile de sistem.



2. Tensiunea și configurația înfășurării

Tensiune de intrare:10kV, 35kV (tipic)

Tensiune de iesire:400V, 575V, 660V etc. (valoarea exactă trebuie confirmată de producătorul cuptorului)

Tip structural preferat: Transformator redresor cu 12 impulsuri

Adoptă înfășurări duale (conexiune Y/Δ) – elimină eficient armonicile a 5-a și a 7-a, reduce interferența rețelei și îndeplinește cerințele de mediu.



3. Model și Material

Seria recomandata: S11 sau S13 (tip immers în ulei)

Clasa de izolare: Clasa F sau Hrecomandat – rezistă la impacturile intermitente ale sarcinilor grele tipice ciclurilor de lucru ale cuptorului cu inducție.



4. Considerații importante

• Atenuare armonică:Un cuptor cu inducție este o sursă armonică clasică. Dacă nu este utilizat un design cu 12 impulsuri, instalați un dispozitiv de compensare a puterii reactive (cum ar fi unSVG) în amonte de transformator pentru a îmbunătăți factorul de putere.
• Distanța de răcire:Păstrați distanța dintre transformator și dulapul de alimentare cu frecvență mediela 10 metripentru a minimiza căderea de tensiune a cablului.



Rezumat:

Pentru un cuptor de 1 tonă, cea mai economică configurație este atransformator 630kVA, oferind un timp ciclului de topire de aproximativ50 de minute.



Faceți clic pentru a afla mai multe despre transformatoarele GNEE



Specificații tehnice – Transformator cuptor cu inducție de 630 kVA

Parametru	Valoare recomandată
Putere nominală	630 kVA
Tensiune primară	10 kV / 35 kV
Tensiune secundară	400V, 575V, 660V (personalizat, per cuptor)
Frecvenţă	50 Hz / 60 Hz
Grup de vectori	Dyn11 sau Yd11 (pentru configurația cu 12 impulsuri)
Metoda de răcire	ONAN(ulei-aer natural-natural)
Tensiune de impedanță	5.5% – 6.0%
Pierdere fără sarcină	Mai mică sau egală cu 910 W (pentru seria S13, Tier 2)
Pierdere de sarcină (@ 120 de grade)	Mai mică sau egală cu 8.100 W
Clasa de izolare	F (155 grade) sau H (180 grade)
Material de bobinaj	100% cupru (recomandat pentru sarcini grele)

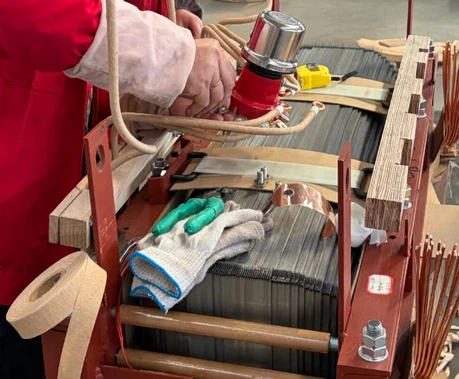

Material de bază	CRGO oțel siliconic (trep-lap)
Standarde aplicabile	IEC 60076, GB/T 6451, CSA, CE



Cât de mult poți economisi cu unitatea potrivită de 630 kVA?

Mulți operatori de cuptoare trec cu vederea pierderile din transformator. Un S9 sau S11 standardtransformator 630kVApoate avea pierderi de sarcină de 1200-1500 W și pierderi de sarcină peste 10.000 W.



Trecerea la unS13 (sau S15) transformator de înaltă eficiență de 630 kVAtaieturi:

• Pierdere fără sarcină de25‑35%
• Pierdere de sarcină de15‑20%



Pentru un cuptor de 1 tonă care funcționează 300 de zile pe an, 10 ore pe zi, economia anuală de energie depășește adesea8.000-12.000 kWh. La 0,12/kWh, adică 0,12/kWh, adică 1.000-1.500 economisiți în fiecare an – reducând direct costul de topire pe tonă.



Când ar trebui să alegeți 800 kVA sau 1000 kVA?

în timp ce630 kVAfuncționează pentru majoritatea unui singur cuptor, operațiuni cu un singur schimb, luați în considerare o unitate mai mare dacă:

• Your 1‑ton furnace is rated >Sursa de alimentare de 700 kW
• Funcționați alternativ două cuptoare cu o singură sursă de alimentare ("unu la doi")
• Temperatura mediului depășește în mod regulat 40 de grade
• Intenționați să adăugați un al doilea cuptor în viitor

În aceste cazuri, treceți la800kVA(marja moderată) sau1000kVA(marja conservatoare). Dar pentru majoritatea cuptoarelor independente de 1 tonă,630 kVA rămâne alegerea cea mai rentabilă și eficientă din punct de vedere energetic.



Concluzie: Optimizați-vă cuptorul de 1 tonă cu un transformator de 630 kVA

Alegerea transformatorului potrivit afectează în mod direct costul de topire, timpul de funcționare al producției și durata de viață a echipamentului. Pentru majoritatea aplicațiilor de cuptoare cu inducție de 1 tonă,transformator 630kVA– de preferință o unitate S13 cu 12 impulsuri imersată în ulei cu izolație F/H – vă oferă cel mai bun echilibru între primul cost, eficiență energetică și performanță armonică.
