1000 kVA Ulei-Metode de răcire a transformatorului umplut: ONAN vs ONAF explicat

La selectarea unui Transformator de 1000 kVA cu ulei-,înțelegerea metodelor sale de răcire-ONAN vs ONAF-este esențial pentru fiabilitate, capacitate și cost-eficiență.



Acest ghid explică modul în care funcționează fiecare metodă de răcire, impactul real-a acestora asupra performanței transformatorului dvs. de 1000 kVA și cum să alegeți cu înțelepciune aplicația dvs.

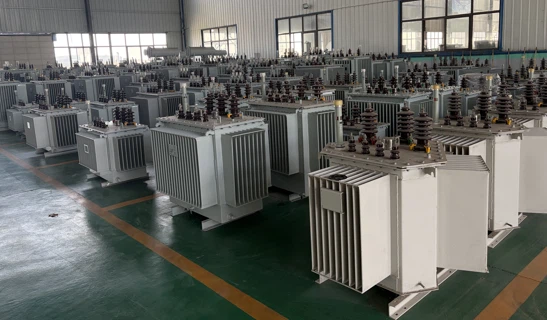

Fabrică de transformatoare umplute cu ulei-GNEE





FiecareTransformator de 1000 kVA cu ulei-generează căldură sub sarcină. Metodele de răcire decid cât de sigur este disipată căldura. Cele mai comune două standarde suntONANşiONAF.



ONAN (Oil Natural Air Natural) – Răcire pasivă

Cum funcționează:Uleiul fierbinte se ridică în mod natural în radiatoarele de răcire; aerul ambiental circulă fără ventilatoare. Fara piese in miscare.

Aplicație 1000kVA:Ideal pentru 8-12 ore de funcționare continuă la sarcina maximă de 1000 kVA.

Avantaj cheie:Silențios, fără întreținere-, consum de energie auxiliară zero.



ONAF (Oil Natural Air Forced) – Răcire asistată de ventilator-

Cum funcționează:Aceeași circulație a uleiului, dar ventilatoarele forțează aerul peste calorifere, extragând căldura mai repede.

Aplicație 1000kVA:ONAF îmbunătățește disiparea căldurii, permițândcapacitate de sarcină de vârf și intermitentă mai mare. Intervalul de suprasarcină real este o experiență tipică de inginerie și variază în funcție de designul termic al producătorului (fără coeficient standard fix în IEC 60076).

Avantaj cheie:Capacitate mai mare de urgență fără a cumpăra o unitate mai mare.





Pentru a vă ajuta să decideți, iată o defalcare tehnică clară a modului în care funcționează fiecare metodă de răcire pe unTransformator de 1000 kVA cu ulei-.



Capacitate în diferite moduri de răcire

Modul	Capacitate de bază	Capacitate continuă maximă	Vârf (1 oră)
ONAN	1000 kVA (nominal)	1000 kVA (limită de proiectare)	Supraîncărcare limitată-de scurtă durată (în funcție de-design)
ONAF	1000 kVA (nominal)	1150 kVA (cu ventilatoare pornite)	Capacitate de vârf de urgență mai mare

Toate valorile de suprasarcină sunt marje tipice de proiectare și variază în funcție de configurația termică conform IEC 60076.



Limite de creștere a temperaturii

ONAN:Creștere medie a temperaturii înfășurării de 65 K la 1000 kVA.

ONAF:Aceeași limită de 65K, dar atinsă la 1150kVA – adică la o sarcină de 1000kVA, temperatura înfășurării este10-15 grade mai jos, temperatura de funcționare mai scăzută încetinește îmbătrânirea izolației șiîmbunătățește durata de viață generală (gradul de îmbunătățire depinde de sarcina reală și de parametrii de proiectare).



Zgomot și putere auxiliară

ONAN:~55 dB – silentios, potrivit pentru zone rezidentiale.

ONAF:~65–70 dB plus puterea motorului ventilatorului (~1,5–2,5kW pentru o unitate de 1000kVA). Necesită întreținere panou de control și ventilator.





Parametru	Configurare ONAN	Configurare ONAF
Capacitate nominală	1000 kVA (continuu)	1000kVA de bază / 1150kVA forțat
Ventilatoare de racire	Nici unul	4–6 ventilatoare axiale, 220V/380V, IP55
Consumul de energie al ventilatorului	0 W	1500–2500 W
Creștere medie a temperaturii înfășurării la 1000 kVA	65K	52–55K
Nivel de zgomot (1m)	Mai mic sau egal cu 55 dB	Mai mic sau egal cu 68 dB
Aplicații tipice	Rețele rurale, substații rezidențiale, ferme solare	Instalații industriale, centre de date, deplasare de vârf-încărcare
Interval de întreținere	Verificarea uleiului la fiecare 2 ani	Curățare ventilator la fiecare 6 luni + verificare ulei
Greutate transformator (aproximativ)	2.800–3.200 kg	2.900–3.300 kg (cu cadru ventilator)





Pentru multe proiecte standard de rețea și comerciale,ONANversiunea aTransformator de 1000 kVA cu ulei-este alegerea preferată.



Avantaje

• Zero defecțiune din partea pieselor în mișcare– Fără ventilatoare, fără contactori, fără controlere.
• Cost inițial mai mic– De obicei12-18% mai ieftindecât versiunea ONAF.
• Funcționare silențioasă– Perfect pentru școli, spitale, ansambluri de locuințe.
• Instalare mai simplă– Nu este nevoie de alimentare cu ventilator sau cabluri de control.



Limitări

• Fără tampon de supraîncărcare– Depășirea 1000kVA pentru mai mult de 2 ore riscă îmbătrânirea accelerată.
• Amprenta la sol mai mare– Are nevoie de radiatoare mai mari pentru a compensa lipsa ventilatoarelor. Pentru 1000kVA, radiatoarele ONAN sunt cu ~20% mai mari decât ONAF.
• Când să alegi ONAN:Sarcină constantă de 800–1000 kVA, mediu silențios, buget limitat de întreținere.



Transformator ONAN de 1000 kVA livrat la o fermă solară din Europa





Dacă sarcina dvs. este imprevizibilă sau în creștere, anTransformator umplut cu ulei-ONAF-răcit de 1000 kVAvă oferă spațiu liber fără a cumpăra o unitate de 1250 kVA.



Capacitate de suprasarcină dinamică

Cu ventilatoarele care funcționează automat (prin senzorul de temperatură înfășurare), transformatorul dvs. de 1000 kVA poate gestiona:

• 1150kVA continuu– Bun pentru vârfuri de vară sau încărcături industriale temporare.
• 1250 kVA timp de 1 oră– Backup de urgență pentru procesele critice.



Durată de viață extinsă a izolației

Deoarece ventilatoarele mențin uleiul cu 10-15 grade mai rece la aceeași sarcină de 1.000 kVA, izolația hârtiei (factor de punct fierbinte-) îmbătrânește mai lent. În aceleași condiții de încărcare, ONAF menține o temperatură mai scăzută a înfășurării și livreazădurată de viață așteptată mai lungă, bazată pe experiența tipică de inginerie; Durata de viață reală variază în funcție de mediul de operare și de calitatea întreținerii.



Design-Salvare spațiu

ONAF permite radiatoare mai mici. Pentru o amprentă la sol de 1000 kVA, ONAF economisește ~0,8 m² – valoros în stații containerizate sau bolți interioare.

• Când să alegeți ONAF: Peaky loads (e.g., crushers, welders), hot climates (ambient >40 de grade), extinderea viitoare planificată.





Iată un cadru decizional simplu în 3 pași pentru oriceTransformator de 1000 kVA cu ulei-proiect.

Dacă prioritatea ta este...	Alege…
Cel mai mic cost pe durata de viață și funcționare silențioasă	ONAN
Reziliență la suprasarcină și funcționare mai rece	ONAF
Lucrul în mediu praf/umed (ventilatoarele se pot înfunda)	ONAN
Alergarea într-o boltă cu un flux natural de aer slab	ONAF(esențial aerul forțat)
Modernizarea unei substații existente de 1000 kVA	Se poate adăuga kitul ONAF (GNEE oferă kituri de conversie)



Sfat pro:Mulți clienți cumpără unTransformator umplut cu ulei-ONAF-gata de 1000 kVA(suporturi pentru ventilatoare instalate, ventilatoare opționale). Rulați-l ca ONAN inițial; adăugați ventilatoare mai târziu, când sarcina crește. GNEE oferă acest design hibrid fără costuri suplimentare.





Indiferent dacă aveți nevoie de operarea simplă și silentioasă aONANsau capacitatea flexibilă aONAF, dreaptaTransformator de 1000 kVA cu ulei-metoda de răcire afectează direct timpul de funcționare al proiectului, costul energiei și programul de întreținere.



Nu ghici - obțineți o recomandare personalizată.Spuneți-ne sarcina medie, cererea de vârf, temperatura ambiantă și limita de zgomot. Inginerii noștri vor răspunde în termen de 8 ore cu aanaliză gratuită a metodei de răcire + preț atât pentru versiunile ONAN cât și ONAF.



Solicitați O Cotație



Care este diferența dintre transformatoarele Onaf și Onan?

ONAN folosește circulația naturală a uleiului și fluxul natural de aer. Căldura se deplasează prin bucle de convecție naturală din interiorul rezervorului. ONAF folosește aer forțat pentru a extinde răcirea atunci când sarcina crește. Ambele metode controlează temperatura, darONAF acceptă o performanță mai mare.



Ce înseamnă onan onaf onaf?

Ulei natural – aer natural (ONAN) și ulei natural – aer forțatVariantele (ONAF) aparțin celor mai comune modele de răcire a transformatoarelor cu ulei-.



Câți amperi are un transformator de 1000 kVA?

Un transformator de 1000 kVA este utilizat în general în procesul de transformare a unei linii de alimentare cu energie electrică de înaltă tensiune într-o linie de alimentare cu tensiune joasă-. Utilizează kilovolt-amperi ca unități de măsură pentru puterea aparentă (kVA) a transformatorului. Este capabil să reziste la o tensiune de 120 șiun amperaj de 8333.



Care este curentul de sarcină maximă al unui transformator de 1000 kVA?

~1392A

Pentru un transformator de 1000 kVA la 415V, curentul de sarcină maximă este~1392A, cu sarcină de 75% la 1044A. Utilizați regula generală: I ≈ kVA × 1,4 pentru estimări rapide (1400A). Calculele precise asigură o gestionare eficientă a energiei.
