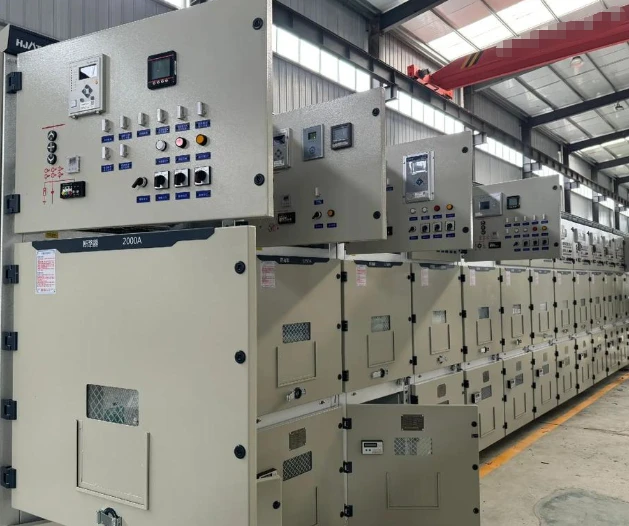

Aparatură de distribuție izolată cu gaz

Henan GNEE Electric Co., Ltd. este unul dintre cei mai de încredere producători și furnizori de aparate de comutare izolate cu gaz din China. Dacă intenționați să cumpărați un aparat de distribuție cu izolare pe gaz personalizată fabricat în China, bine ați venit să obțineți o ofertă de la fabrica noastră. Sunt disponibile produse de calitate și preț rezonabil.

Aparatură de distribuție izolată cu gaz (GIS)este un sistem de comutație compact,-încapsulat cu metal, care utilizează gaz cu hexafluorură de sulf (SF6) sau gaz alternativ eco-ecologic ca mediu primar de izolare și de stingere a arcului-. Într-un sistem GIS, toate componentele active-inclusiv întreruptoarele de circuit, deconectatoarele, barele colectoare, transformatoarele de curent, transformatoarele de tensiune și întrerupătoarele de împământare-sunt etanșate în interiorul carcasei metalice etanșe la gaz-. Această izolație extrem de eficientă reduce drastic amprenta echipamentului, adesea la aproximativ 10% față de o substație convențională-dispozitivului de comutație izolat cu aer (AIS).

GIS este soluția preferată pentru distribuția modernă de energie în cazul în care spațiul este limitat, condițiile de mediu sunt dure sau sunt necesare siguranță și fiabilitate maxime. Indiferent dacă sunt instalate în substații urbane, instalații subterane, ferme de energie regenerabilă sau instalații industriale grele, aparatele de comutare izolate cu gaz oferă performanțe superioare cu întreținere minimă pe o durată de viață lungă.

În comparație cu aparatele de comutație tradiționale cu izolare cu aer-, GIS oferă o compactitate, siguranță și protecție a mediului de neegalat. Designul etanș previne praful, umezeala, sarea și poluanții să degradeze componentele interne, asigurând o performanță constantă chiar și în cele mai dificile condiții. Acest lucru face ca aparatele de comutație izolate cu gaz să fie alegerea-de viitor pentru modernizarea rețelei și extinderea infrastructurii la nivel mondial.

Caracteristicile cheie dintr-o privire

Principiul fundamental din spatele aparatului de distribuție izolat cu gaz este elegant, dar extrem de eficient: toți conductorii primari și dispozitivele de comutare sunt încapsulate într-un rezervor presurizat de gaz izolator.

Gazul SF6 oferă câteva proprietăți distincte care îl fac superior aerului pentru aplicații de medie și înaltă tensiune:

• Rezistenta dielectrica ridicata:Gazul SF6 poate rezista la niveluri de tensiune de aproximativ trei ori mai mari decât aerul fără defecțiuni, făcându-l un izolator excelent care permite o reducere dramatică a dimensiunii.
• Conductivitate termică ridicată:SF6 disipează eficient căldura din componentele interne, ajutând la gestionarea temperaturilor de funcționare din carcasa etanșă.
• Afinitate electronică mare:Gazul SF6 absoarbe în mod eficient electronii liberi, reducând acumularea de sarcină în timpul defecțiunilor electrice și prevenind reaprinderea arcului.

Procesul de întrerupere a arcului

Când un întrerupător de circuit funcționează în timpul unei defecțiuni, se generează un arc electric. Acest arc produce plasmă intensă care trebuie stinsă rapid pentru a preveni deteriorarea echipamentului.

GIS utilizează două mecanisme cheie:

• Întreruperea termică:Căldura de la arc este transferată gazului SF6 din jur, răcind arcul și crescându-i rezistența. Pe măsură ce rezistența crește, curentul scade până când atinge punctul zero natural în ciclul AC, stingând arcul.
• Recuperare dielectrică:După ce arcul dispare, gazul SF6 își recapătă rapid puterea de izolație prin captarea electronilor liberi și neutralizarea particulelor ionizate. Acest lucru împiedică reaprinderea arcului-și asigură izolarea sigură a circuitului.

Sistemele GIS moderne încorporează controlul avansat al debitului de gaz, senzori inteligenți și monitorizare{0}}în timp real pentru a gestiona acest proces cu precizie, asigurând funcționarea în siguranță a aparatului de comutare în toate condițiile.

O unitate de comutație robustă izolată la gaz este un ansamblu de mai multe componente critice, fiecare etanșat în carcasa metalică etanșă la gaz-. Fiecare componentă îndeplinește o funcție specifică în cadrul sistemului de alimentare:

• Gaz izolator SF6:Hexafluorura de sulf oferă o rezistență dielectrică excepțională și proprietăți de stingere{0}}arcului. Ne-toxic, ne-inflamabil și stabil din punct de vedere chimic. Sunt disponibile și alternative ecologice, fără SF6.
• Întreruptoare:Dispozitivul de protecție de bază. Întreruptoarele cu vid sau SF6 întrerup atât curenții normali, cât și curenții de defect, izolând în siguranță secțiunile deteriorate. Găzduit în compartimente separate de gaz.
• Separatoare (izolatoare):Separați fizic secțiunile circuitului de sistemul sub tensiune pentru întreținere în siguranță. Funcționați numai atunci când un circuit este deja dezactivat-. Utilizați gaz SF6 pentru izolație.
• Întrerupătoare de împământare: Conectați în siguranță secțiunile izolate la pământ pentru protecția personalului în timpul întreținerii, asigurând potențialul zero. Izolat cu gaz-pentru o funcționare compactă și fiabilă.

• Transformatoare de curent și tensiune: Măsurați și transformați curenții și tensiunile la nivel înalt de sistem-la niveluri inferioare standardizate în scopuri de măsurare, protecție și control.
• Bare colectoare:Conductoare rigide din cupru sau aluminiu care transportă curentul principal. Complet închis și izolat cu gaz, permițând un flux de curent compact și eficient.
• Descărcătoare de supratensiune: Protejați sistemul GIS de supratensiune cauzată de lovituri de trăsnet sau operațiuni de comutare. Varistoare cu oxid de metal (MOV) închise în gaz.
• Carcasa metalica: Rezervor împământat din aluminiu sau oțel care acoperă toate componentele sub tensiune. Etanș-la gaz pentru a menține presiunea necesară, rezistent la presiune-și proiectat pentru funcționare în siguranță.

Următorul tabel prezintă parametrii tehnici cheie pentru linia noastră de produse de aparate de distribuție izolate cu gaz. Parametrii variază în funcție de clasa de tensiune și configurația proiectului.

Aparatul de distribuție izolat cu gaz este clasificat în funcție de nivelul de tensiune și aplicația de proiectare, oferind soluții flexibile pentru diverse cerințe ale sistemului de alimentare:

După nivelul de tensiune

• GIS de medie tensiune (MV):Acoperă între 12 kV și 40,5 kV, inclusiv instalațiile GIS populare de 12 kV, 24 kV, 33 kV și 40,5 kV. Utilizat pe scară largă în rețelele de distribuție urbană și aplicații industriale.
• GIS de înaltă tensiune (HV):Acoperă 72,5 kV până la 145 kV, inclusiv 72,5 kV, 126 kV și 145 kV GIS. Folosit în rețelele de transport și în conexiunile majore de producere a energiei electrice.
• GIS de ultra-înaltă tensiune (UHV):Pentru tensiuni de peste 145 kV, instalate în-substații de transport la scară mare și interconexiuni la rețeaua națională.

Prin Aplicație

• GIS compact (C-GIS):Conceput pentru a economisi-spațiu maxim, combinând mai multe funcții într-un singur rezervor-umplut cu gaz. Ideal pentru substații subterane și instalații strânse.
• GIS hibrid:Combină tehnologia GIS pentru componente de-înaltă tensiune cu componente AIS pentru bucșe și conexiuni. Oferă un echilibru între compactitate și cost.
• GIS modular:Proiectat cu module standardizate, interschimbabile pentru extinderea și reconfigurarea ușoară a structurilor substațiilor pe măsură ce cerințele rețelei evoluează.

Caracteristicile superioare ale tabloului de distribuție izolat cu gaz îl fac soluția preferată în mediile provocatoare și în care continuitatea puterii este primordială. Aplicațiile tipice includ:

• Substații urbane și metropolitane (substație GIS)
• Instalații subterane și interioare
• Integrarea energiei regenerabile (eoliană și solară)
• Parcuri și platforme eoliene offshore
• Instalații industriale și unități de producție
• Centrale de generare a energiei electrice
• Rețele de transport de înaltă tensiune
• Sisteme feroviare și rețele de metrou
• Centre de date care necesită alimentare continuă
• Combinații chimice și fabrici de oțel
• Industria minieră și grea
• Clădiri comerciale înalte-

GIS este deosebit de valoros înintegrarea energiei regenerabile. Parcurile eoliene offshore din Marea Nordului folosesc GIS pentru a proteja echipamentele împotriva sării corozive și a umezelii. Centralele solare din Orientul Mijlociu și sudul Europei se bazează pe GIS pentru a gestiona fluxuri semnificative de energie în timpul luminii solare de vârf. Centralele hidroelectrice din Asia și America de Sud beneficiază de compactitatea GIS și de manipularea la-tensiune înaltă. Sistemul sigilat reduce defecțiunile și întreruperile de service, făcându-l o alegere fiabilă pentru locații îndepărtate sau periculoase.

Unul dintre cele mai mari beneficii ale GIS este necesarul redus de întreținere. Deoarece echipamentul este complet închis, nu este supus factorilor externi de mediu. Întreținerea de rutină implică în primul rând:

• Monitorizarea densității gazelor:Verificarea continuă a presiunii și a densității gazului SF6. O picătură indică o posibilă scurgere care trebuie rezolvată imediat. Funcții GIS moderne încorporate-relee de densitate cu praguri de alarmă și blocare.
• Verificări operaționale:Testarea periodică a funcționării mecanice a întrerupătoarelor și a separatoarelor pentru a asigura o performanță de comutare lină și fiabilă.
• Testare de descărcare parțială:Testare avansată de diagnosticare folosind senzori UHF sau metode de emisie acustică pentru a detecta degradarea izolației fără a deschide carcasa.
• Inspecții vizuale și termografice:Verificarea componentelor externe, cabinele de control, terminațiile cablurilor și efectuarea de termografie în infraroșu pentru a identifica punctele fierbinți.
• Testarea calității gazelor:Eșantionarea și analiza periodică a gazului SF6 pentru conținutul de umiditate, produsele de descompunere și puritatea pentru a asigura performanța optimă a izolației.

Pentru o durată de viață lungă, instalarea și punerea în funcțiune corespunzătoare de către producători calificați de aparate de distribuție izolate cu gaz sunt la fel de importante ca și programul de întreținere. Echipa noastră de ingineri oferă suport complet pentru instalare, servicii de punere în funcțiune și instruire pentru operator.

Care sunt avantajele aparatelor de comutație izolate cu gaz față de aparatele de distribuție izolate cu aer?

Aparatul de distribuție cu izolare în gaz oferă mai multe avantaje față de cel cu aer (AIS): reducerea amprentei cu aproximativ 90%, fiabilitate superioară datorită protecției etanșe împotriva factorilor de mediu, siguranță sporită cu carcase metalice împământate, cerințe de întreținere semnificativ mai reduse, capacitate excelentă de stingere a arcului și adecvare pentru medii dure, inclusiv zone poluate, umede și{2} cu spațiu{2}. Schimbul-constă în costul inițial mai mare și întreținerea mai complexă pentru defecțiunile interne.

Ce niveluri de tensiune suportă tabloul de distribuție izolat cu gaz?

Aparatul de distribuție izolat cu gaz este disponibil pe mai multe niveluri de tensiune: GIS de medie tensiune (MT) acoperă 12 kV până la 40,5 kV pentru rețelele de distribuție urbană și aplicații industriale; GIS de înaltă tensiune (HV) acoperă 72,5 kV până la 145 kV pentru rețelele de transport și conexiunile principale de generare a energiei; și GIS de ultra-tensiune (UHV) pentru stațiile de transport. Evaluările comune includ 12kV, 24kV, 33kV, 40.5kV, 72.5kV, 126kV și 145kV cu curenți nominali de la 630A la 3150A.

Care este diferența dintre aparatele de comutare AIS și GIS?

Principalele diferențe sunt: ​​GIS folosește gaz SF6 pentru izolare, în timp ce AIS folosește aer; Amprenta GIS este de aproximativ 10% din AIS; GIS este complet sigilat și protejat de factorii de mediu în timp ce AIS este expus; GIS are nevoi mai mici de întreținere, dar costuri inițiale mai mari; GIS este ideal pentru spații urbane și restrânse, în timp ce AIS necesită medii curate și spațioase. GIS oferă, de asemenea, o întrerupere mai rapidă a arcului și o siguranță mai bună pentru personal.

Este aparatul de distribuție izolat cu gaz SF6 ecologic?

Gazul SF6 tradițional are un potențial ridicat de încălzire globală, ceea ce reprezintă o preocupare pentru mediu. Cu toate acestea, sistemele GIS moderne sunt sigilate cu monitorizare strictă a detectării scurgerilor pentru a minimiza emisiile. Producătorii dezvoltă din ce în ce mai mult aparate de comutație cu gaz-eco-ecologice, folosind gaze alternative fără SF6-care oferă rezistență dielectrică comparabilă și performanță de stingere a arcului, cu un impact semnificativ mai mic asupra mediului. Sistemele digitale de monitorizare ajută, de asemenea, la reducerea amprentei de carbon globală a operațiunilor GIS.
