Transformator umplut cu ulei de 2500 kVA vs transformator de tip uscat

Caracteristica	Transformator umplut cu ulei de 2500 kVA	Transformator de tip uscat de 2500 kVA
Mediu de răcire	Ulei mineral / Ester (FR3)	Aer (natural sau forțat)
Risc de incendiu	Moderat – necesită bariere de incendiu	Scăzut – în mod inerent sigur-foc
Durată de viață tipică	30–40+ ani	20–25 de ani
Nivel de întreținere	Prelevare și testare regulată de ulei	Minimal – numai curățare periodică
Locația de instalare	În aer liber (substații, curți)	Interior (caperi electrice, subsoluri)
Nivel de zgomot	Mai liniștit	Mai tare, mai ales sub răcirea AF
Capacitate de suprasarcină	Excelent – ​​inerție termică mare	Moderat – sensibil la ventilație
Eficienţă	Foarte mare (pierderi mai mici)	Ridicat (pierderi puțin mai mari la ratinguri mari)
Risc de mediu	Potențial de scurgere de ulei (atenuat de FR3)	Fără risc de scurgere de lichid
Costul inițial pe kVA	Mai jos	Superior
Cel mai bun pentru	Utilitar, industrial, exterior ESS	Clădiri comerciale, spitale, centre de date

Faceți clic pentru a afla mai multe despre transformatoarele GNEE

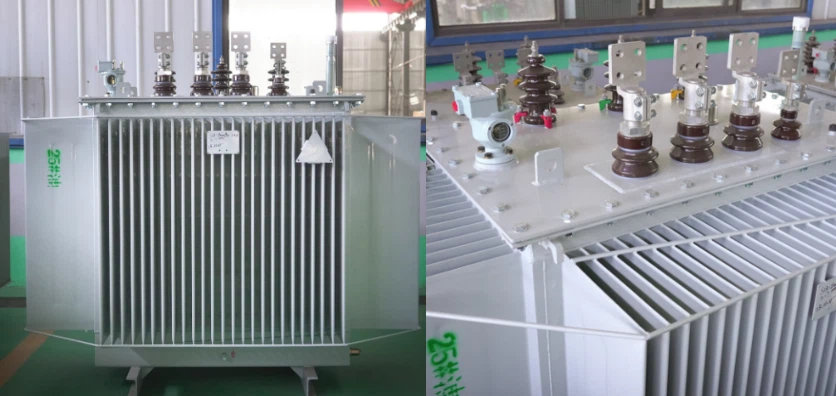

Când faci aprovizionareTransformator cu ulei de 2500 kVAunități pentru substații de utilități, fabrici industriale sau proiecte de energie regenerabilă, aveți nevoie de fiabilitate în condiții extreme. TheTransformator cu ulei de 2500 kVAfolosește ulei mineral sau ester natural (FR3) atât ca mediu izolator, cât și ca lichid de răcire, cu circulația uleiului (ONAN/ONAF) disipând eficient căldura prin calorifere. Acest design oferă unităților umplute cu ulei-o capacitate excepțională de suprasarcină și o inerție termică – ele pot face față sarcinilor pedepsitoare zi de zi fără plângeri.







TheTransformator tip uscat de 2500kVA– în mod obișnuit rășină turnată (seria SCB) sau VPI-încapsulată – utilizează izolație epoxidică solidă și răcire cu aer (ventilație naturală sau forțată), eliminând riscul de scurgeri de ulei sau pericol de incendiu. Pentru proiecte în spitale, centre comerciale, clădiri-înalte, tuneluri subterane sau centre de date, unTransformator tip uscat de 2500kVAeste alegerea-conformă cu reglementările în care siguranța la incendiu nu este-negociabilă







Parametru	Caietul de sarcini
Putere nominală	2500 kVA (2,5 MVA)
Frecvenţă	50 Hz / 60 Hz
Tensiune primară	6 kV, 10 kV, 11 kV, 20 kV, 33 kV, 35 kV
Tensiune secundară	400 V / 415 V / 480 V (personalizat)
Grup de vectori	Dyn11 / Yyn0 / Yzn11
Metoda de răcire	ONAN (Ulei Natural Aer Natural) / ONAF
Impedanta	6,0% (standard, reglabil)
Fără-pierdere de încărcare	~ 1.575 W (variază în funcție de nivelul de design)
Pierdere de sarcină (@ 75 de grade)	~ 18,500 W
Creștere de temperatură (ulei/înfășurare)	60 de grade / 65 de grade
Clasa de izolare termica	A (105 grade)
Material de înfășurare	Cupru sau aluminiu (opțiune OEM)
Material de bază	CRGO Silicon Steel
Standarde	IEC 60076, GB/T 6451, CSA, CE, UL
Greutate tipică	~ 7.000 kg (depinde de configurația tensiunii)





Parametru	Caietul de sarcini
Putere nominală	2500 kVA
Frecvenţă	50 Hz / 60 Hz
Tensiune primară	6 kV, 10 kV, 20 kV, 35 kV
Tensiune secundară	400 V / 410 V / 480 V (personalizat)
Grup de vectori	Dyn11 / Yyn0
Metoda de răcire	AN (Aer natural) / AF (Aer forțat)
Clasa de izolare	F (155 grade) sau H (180 grade)
Impedanta	6.0%
Fără-pierdere de încărcare	Mai mică sau egală cu 2,08 kW (pentru seria SCB18)
Pierdere de sarcină	Mai mic sau egal cu 16,6 kW
Limită de creștere a temperaturii	Mai mică sau egală cu 125 K
Nivel de zgomot (presiunea sonoră)	Mai mic sau egal cu 72 dB(A)
Material de înfășurare	Cupru sau aluminiu (OEM)
Material de bază	CRGO Silicon Steel (tehnologie step-lap)
Standarde	IEC 60076-11, GB/T 10228, UL 1561
Greutate tipică	~ 4.500–5.500 kg (variază în funcție de tipul de carcasă)







FolosindRegulă de îmbătrânire a 6 grade(așa cum este definit în GB/T 1094.7), la fiecare creștere cu 6 grade a înfășurării locurilor fierbinți-temperaturii reduce durata de viață a izolațieila jumătate. Iată ce înseamnă asta pentru transformatorul tău de 2500 kVA:

• Funcționare standard la 98 de grade:~30–40 de ani pentru ulei-umplut / ~20–25 de ani pentru tipul uscat
• Operare la 104 grade:15 ani (viața redusă la jumătate)
• Operare la 110 grade:7,5 ani (sferturi de viață)



Factori cheie de scurtare a duratei de viață-de urmărit:

• Cicluri frecvente de suprasarcină și variații de sarcină
• Umiditate ridicată, ceață sărată (locuri de coastă) sau atmosfere corozive
• Ventilație slabă sau conducte de răcire blocate
• Întreținere amânată (testarea uleiului ratată pentru unitățile-umplute cu ulei)

Cu o întreținere adecvată – prelevarea în timp util a probelor de ulei (testare DGA), curățarea aripioarelor de răcire și monitorizarea temperaturilor ambiante – aTransformator cu ulei de 2500 kVApoate servi în mod fiabil35+ ani, oferindu-vă rentabilitatea maximă a investiției dvs. în achiziții.





Nu vă uitați doar la calendar, ci uitați-vă lastarea de functionare. Înlocuiți imediat dacă observați:

• Durata de viata depasita(25+ ani pentru tipul uscat, 30+ ani pentru ulei-) ȘI rezistență la izolație constant scăzută
• Creștere persistentă a temperaturii peste limitele de proiectare– pierderile de energie care vă mănâncă în tăcere profiturile
• Degradare severă a uleiului(umplut-petrol): DGA arată tendințele privind gazele, înlocuirea uleiului nu ajută
• Crăparea rășinii sau deteriorarea înfășurării(tip uscat): nivelurile PD depășesc 100 pC la tensiunea nominală
• Actualizare de reglementare necesară:Unitățile vechi-cu pierderi mari (cum ar fi seria S7/S9) nu mai respectă standardele actuale de eficiență energetică (GB 20052, IEC 60076-20)





Fie că aveți nevoie de oTransformator cu ulei de 2500 kVApentru o substație în aer liber, o operațiune minieră sau un sistem de stocare a energiei regenerabile – sau aTransformator tip uscat de 2500kVApentru un spital, un centru de date sau o clădire{0}}înaltă – GNEE oferă. Producem, certificăm și livrăm direct din fabrica noastră de 35.000㎡ cu peste 60 de țări deservite.
