Transformator de distribuție de 2500 kVA: Capacitate maximă de suprasarcină cu răcire ONAN/ONAF

Pentru instalațiile industriale, centrele de date și complexele comerciale mari,transformator de distributie 2500kVAeste un atu critic. Dar când ating vârfurile de vară sau liniile de producție se extind, fiecare inginer întreabă:Câtă suprasarcină poate suporta transformatorul meu de 2500 kVA?



Răspunsul constă în metoda de răcire{0}}în specialRăcire combinată ONAN/ONAF.



Ca producător profesionist de transformatoare cu peste 18 ani de experiență la export,GNEEproiectează și furnizează unități de 2500 kVA care realizează în siguranță25–33% capacitate suplimentarăfără a modifica clasificarea plăcii de identificare.



Acest ghid explică limitele-lumii reale, alegerile materialelor, planificarea dimensiunilor și selecția fluidelor pentru a vă ajuta să vă maximizați investiția.

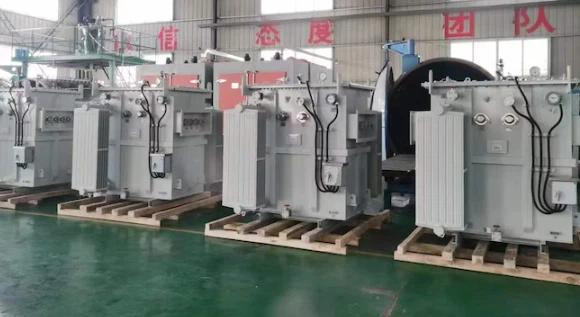

transformator de distributie 2500kVA





Majoritatea transformatoarelor de distribuție moderne de 2500 kVA sunt construite cu răcire în două-etape: ONAN pentru sarcina de bază și ONAF pentru cererea de vârf.



• ONAN (Ulei Natural, Aer Natural).Fără fani; uleiul fierbinte se ridică în mod natural în radiatoare unde aerul ambiental curge pasiv. Capacitate continuă de bază: 2500 kVA. Cel mai bun pentru sarcini constante și medii silențioase (spitale, stații rezidențiale).



• ONAF (Oil Natural, Air Forced).Aceeași circulație a uleiului, dar ventilatoarele forțează aerul peste calorifere, extragând căldura mult mai repede. Capacitate de suprasarcină cu ventilatoarele pornite: de obicei 3125–3333 kVA (creștere de 25–33%). Cel mai bun pentru vârfuri industriale, climă caldă și rezervă de urgență.



Instrucțiuni de inginerie pentru supraîncărcare maximă sigură -

Modul de răcire	Capacitate continuă	Urgență pe termen scurt{0}(tipic)
Numai ONAN	2500 kVA	2750 kVA (2 h) / 3000 kVA (1 h, risc de îmbătrânire accelerată)
ONAF angajată	3125 kVA	3300 kVA (2 h) / 3500 kVA (1 h, ambient<30 °C)



Aceste valori sunt un ghid orientativ. Conform IEC 60076.7, suprasarcina admisibilă de scurtă-durată depinde de pre-încărcare, temperatura ambiantă și constanta de timp termică -, de obicei, până la 1,3–1,5 × nominală pentru 1–2 ore în condiții definite. Limite de temperatură conform IEC 60076-2: creșterea temperaturii medii a înfășurării Mai mică sau egală cu 65 K, ulei superior Mai puțin sau egal cu 60 K. Pentru suprasarcină dinamică sigură, monitorizați în timp real temperatura înfășurării și a uleiului; nu depășiți niciodată limitele fără evaluare termică.





Când se specifică atransformator de distributie 2500kVA, materialul conductor afectează direct costul, dimensiunea și eficiența.



Înfășurări de cupru – cost mai mare, performanță mai bună

• Conductivitate:Cuprul este cu ~40% mai conductiv decât aluminiul.
• Avantaj de dimensiune:Un transformator cu bobinat-de cupru de 2500 kVA poate fi15-20% mai micîn amprentă și greutate.
• Rezistenţă:Rezistenta mai bună la scurt-circuit – critică pentru rețelele industriale cu defecțiuni frecvente.
• Durată de viaţă:Cuprul nu se strecoară sau se slăbește de-a lungul deceniilor.



Înfășurări din aluminiu – Cost inițial mai mic

• Cost:De obicei30-35% mai ieftindecât cuprul pentru aceeași putere nominală de 2500 kVA.
• Dezavantaj:Este necesară-secțiune transversală mai mare – rezultă atransformator mai voluminos(adaugă ~300–400 mm la lungime).
• Risc:Necesită conexiuni perfecte cu șuruburi; în caz contrar, dilatarea termică poate provoca slăbirea.



Tabel de comparație rapidă (2500 kVA, 11/0,4 kV, 50 Hz)

Parametru (2500kVA, 11/0,4 kV, 50 Hz)	Cupru	Aluminiu
Conductivitate	Cu aproximativ 40% mai mare decât aluminiul	Baza
Amprenta la sol/greutate	15–20% mai mic și mai ușor (aproximativ . 4200 kg)	Mai voluminos (aproximativ. 5100 kg, +300–400 mm)
Puterea{0}}scurtcircuitului	Excelent	Moderat
Cost	Mai mare (indicele prețurilor ~1,4x)	30–35% mai ieftin (1,0x)
Cel mai potrivit	Industrial, centru de date	Proiecte rurale, bugetare (conexiunile cu șuruburi trebuie să fie perfecte)





Mulți clienți GNEE trimit fotografii ale „caselor din cărămidă” existente sau ale substațiilor prefabricate compacte întrebând:Poate încăpea un transformator de 2500 kVA aici?Răspunsul depinde de metoda de răcire și de alegerea materialului.



Dimensiuni tipice ale transformatorului de 2500 kVA (cupru, gata ONAN/ONAF)

Componentă	Lungime	Lăţime	Înălţime
Rezervor (fara calorifere)	2000 mm	1200 mm	1800 mm
Cu calorifere ONAN	2400 mm	1600 mm	2200 mm
Cu fani ONAF adăugați	+100 mm	aceleaşi	+50 mm



Cerințe minime de autorizare pentru funcționare în siguranță

• Flux de aer:Cel puţin800 mmpe toate laturile pentru racire ONAN;1000 mmpe partea de ventilator pentru ONAF.
• Reținerea uleiului:Lăsați spațiu pentru un perete sau o tavă de picurare (de obicei 110% din volumul de ulei – ~3000 litri pentru o unitate de 2500 kVA).
• Deschiderea ușii:Dacă intri într-o „casă”, ușa trebuie să fie cel puțin2500 mm înălțime × 1800 mm lățime.
• Ventilare:Chiar și cu ONAF, încăperea are nevoie de jaluzele de admisie și ventilatoare de evacuare - altfel aerul cald recirculează și răcirea eșuează.



Note privind dimensiunile și clearance-ul

• Permiteți un spațiu liber de cel puțin 800 mm pentru fluxul de aer pe toate părțile pentru ONAN; 1000 mm pe partea ventilatorului pentru ONAF.
• Reținere a uleiului: perete sau tavă de picurare la aproximativ 110% din volumul de ulei (aproximativ 3000 litri pentru o unitate de 2500 kVA).
• Ventilația încăperii cu jaluzele de admisie și ventilatoare de evacuare este obligatorie chiar și cu ONAF.





Tipul de ulei afectează siguranța la incendiu, riscul de mediu și durata de viață a transformatorului. Pentru atransformator de distributie 2500kVAcare operează sub sarcini ONAN/ONAF, aici este ghidul dumneavoastră.



Uleiul mineral – alegerea standard

• Pro:Cel mai mic cost, rezistență dielectrică excelentă, disponibil pe scară largă.
• Contra:Punct de foc scăzut (~160 grade) - risc ridicat în interior sau în apropierea materialelor combustibile.
• Cel mai bun pentru:Substații în aer liber, zone îndepărtate sau unde bugetul este principal.



Ester natural (FR3) sau ester sintetic

• Pro: Fire point >Fluid de 300 de grade (clasa K-), biodegradabil, prelungește durata de viață a izolației hârtiei cu 5-8 ani.
• Contra:De 2–3 ori mai scump decât uleiul mineral, mai vâscos (circulație naturală mai lentă – necesită calorifere puțin mai mari).
• Cel mai bun pentru:Instalații interioare, centre comerciale, spitale, locuri sensibile pentru mediu.



Tabel de selecție rapidă

Fluid	Punct de foc	Biodegradabil	Cel mai bun pentru
Ulei mineral	Aproximativ 160 de grade	Nu	Substații în aer liber, buget-primele site-uri
Fluid ester natural	>300 de grade (clasa K-)	Da	Interior, mall-uri, spitale, site-uri sensibile pentru mediu
Ester sintetic	Aproximativ 310 de grade	Parţial	Aplicații de interior cu siguranță ridicată-incendiului-



Fie că alegiONANpentru simplitate sauONAFpentru flexibilitate maximă, thetransformator de distributie 2500kVApoate livrapână la 3333 kVAatunci când este specificat și operat corect. Înfășurările de cupru vă oferă o amprentă mai mică; aluminiul economisește costul inițial. Uleiul mineral funcționează în aer liber; uleiul de ester protejează oamenii și planeta.



Nu ghiciți marja de supraîncărcare.Trimiteți GNEE dvsprofilul de sarcină, temperatura ambiantă și fotografiile stației. Inginerii noștri vor răspunde în termen de 8 ore cu:

• A tabel personalizat de calcul al supraîncărcării(ONAN vs ONAF pentru site-ul dvs. specific)
• Cotație cupru vs aluminiu+ desen cu cote
• Recomandare ulei mineral vs esterpe baza riscului de incendiu



Obțineți o cotație



FAQ



Cât ulei este într-un transformator de 2500 kVA?

Uleiul de transformator al unui transformator montat pe suport de 2500 kVA, 13,8 kv este383 Gal. 2500 Greutatea transformatorului kva este de aproximativ 13889 lbs. În mod normal, 1 x 40 HQ poate încărca 4 unități de 2500 kva, 13,8 kV transformator montat pe pad-în America de Nord.



Cât cântărește un transformator de 2500 kva?

Greutatea transformatorului de 2500 kva esteaproximativ 13889 lbs. În mod normal, 1 x 40 HQ poate încărca 4 unități de 2500 kva, 13,8 kV transformator montat pe pad-în America de Nord.



Câți kW poate gestiona un transformator de 2500 kVA?

Depinde de factorul de putere: aproximativ 2125 kW la PF 0,85; 2500 kW la unitatea PF.



Care este curentul de -încărcare completă la 480 V?

Aproximativ 3007 A (tri-fazate); aproximativ 10416 A la 240 V; aproximativ 2406 A la 600 V.



Care este eficiența tipică?
Eficiența este adesea mai mare de 99%, deseori respectând sau depășind reglementările globale de design ecologic-(cum ar fi DOE 2016).



Poate fi supraîncărcat?

Da, supraîncărcările pe termen scurt-de până la aproximativ 1,3–1,5 × nominale sunt posibile în conformitate cu ghidul IEC 60076.7 cu monitorizare a temperaturii; funcționarea pe termen lung-de deasupra plăcuței de identificare accelerează îmbătrânirea izolației.
